Płyta pełna montażowa 1200x800mm (WxS), wykonana z arkusza stali galwalniczej, S3D, Thalassa | NSYMM128 Schneider Electric

Opis i Kluczowe Cechy

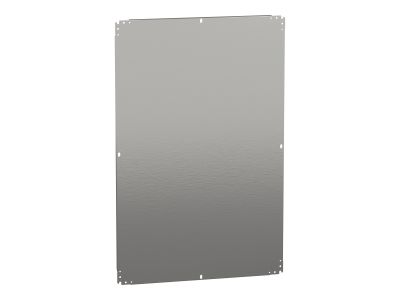

Płyta pełna montażowa Schneider Electric o wymiarach nominalnych 1200 mm wysokości oraz 800 mm szerokości to profesjonalne rozwiązanie dedykowane do systemów obudów z serii Thalassa oraz Spacial S3D. Wykonanie z wysokiej jakości arkusza stali galwalniczej (Aluzinc) zapewnia wyjątkową odporność na korozję oraz uszkodzenia mechaniczne, co jest kluczowe w wymagających środowiskach przemysłowych. Dzięki zastosowaniu powłoki galwalniczej, płyta charakteryzuje się doskonałą przewodnością elektryczną, co ułatwia proces ekwipotencjalizacji i uziemienia zamontowanych na niej komponentów bez konieczności dodatkowego usuwania warstwy lakieru w punktach styku.

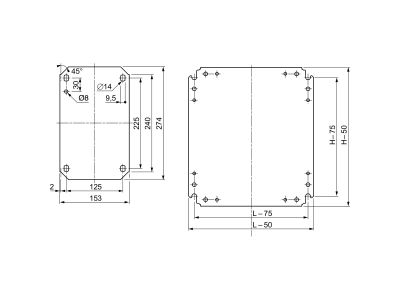

• Wymiary precyzyjne: Wysokość 1150 mm oraz szerokość 750 mm pozwalają na optymalne wykorzystanie przestrzeni wewnątrz obudowy.
• Materiał: Stal galwalnicza o wysokiej wytrzymałości, gwarantująca sztywność konstrukcji nawet przy dużym obciążeniu aparaturą.
• Nośność: Konstrukcja przystosowana do montażu ciężkich podzespołów, takich jak styczniki, falowniki czy zasilacze przemysłowe.
• Uniwersalność: Pełna powierzchnia płyty umożliwia dowolne rozmieszczenie elementów i swobodne wiercenie otworów montażowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami grupy Schneider Electric, co gwarantuje pełną kompatybilność z systemami obudów Spacial S3D, S3X oraz Thalassa PLM. Wykorzystanie stali galwalniczej wpisuje się w wymagania dotyczące długowieczności komponentów w rozdzielnicach niskiego napięcia. Płyta spełnia normy bezpieczeństwa dotyczące osprzętu pomocniczego w obudowach przemysłowych, zapewniając stabilność mechaniczną i bezpieczeństwo użytkowania instalacji elektrycznych.

Zastosowanie

Płyta montażowa NSYMM128 znajduje szerokie zastosowanie w prefabrykacji rozdzielnic elektrycznych, szaf sterowniczych oraz systemów automatyki. Jest idealnym wyborem dla instalacji wymagających solidnej bazy montażowej, gdzie konieczne jest rozmieszczenie dużej ilości aparatury modułowej, szyn DIN oraz korytek kablowych. Dzięki odporności na czynniki zewnętrzne, płyta sprawdza się w zakładach produkcyjnych, centrach logistycznych oraz obiektach infrastrukturalnych, gdzie niezawodność systemu zasilania i sterowania jest priorytetem.

Wskazówki Montażowe

Montaż płyty wewnątrz obudowy odbywa się za pomocą dedykowanych kołków montażowych lub wsporników, co zapewnia stabilne osadzenie elementu. Podczas planowania rozmieszczenia aparatury, zaleca się zachowanie odpowiednich odstępów izolacyjnych oraz termicznych pomiędzy komponentami generującymi ciepło. Dzięki przewodzącej powierzchni stali galwalniczej, punkty montażowe aparatury mogą służyć jako elementy systemu ochrony przeciwporażeniowej, jednak zawsze należy pamiętać o wykonaniu głównych połączeń wyrównawczych zgodnie ze schematem elektrycznym. Do wiercenia otworów zaleca się stosowanie wierteł do stali hartowanej lub wycinaków hydraulicznych, co pozwoli na zachowanie czystych krawędzi bez uszkodzenia powłoki ochronnej.

FAQ

• Czy płyta pasuje do obudów innych producentów? Płyta jest zoptymalizowana pod wymiary obudów Schneider Electric (seria Spacial i Thalassa), jednak ze względu na standardowe wymiary 1200x800 mm, może być adaptowana do innych szaf o zbliżonych parametrach wewnętrznych.
• Czy stal galwalnicza wymaga malowania? Nie, stal galwalnicza posiada naturalną warstwę ochronną, która zabezpiecza ją przed korozją. Malowanie nie jest wymagane i mogłoby pogorszyć właściwości przewodzące powierzchni.
• Jaki jest maksymalny udźwig płyty? Nośność zależy od sposobu zamocowania płyty w obudowie oraz rozkładu masy aparatury, jednak konstrukcja Schneider Electric jest przewidziana do pracy w najcięższych warunkach przemysłowych przy pełnym obciążeniu osprzętem.
