Płyta pełna montażowa 1200x1000mm (WxS), arkusz stali galwalniczej możliwośc obrotu, S3D, Thalassa | NSYMM1210 Schneider Electric

Opis i Kluczowe Cechy

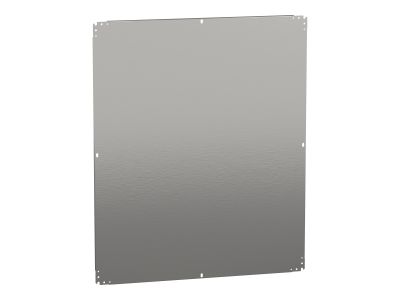

Pełna płyta montażowa o wymiarach nominalnych 1200 mm wysokości oraz 1000 mm szerokości to kluczowy element wyposażenia dedykowany do profesjonalnych obudów z serii Thalassa oraz Spacial S3D marki Schneider Electric. Wykonanie z wysokiej jakości arkusza stali galwalniczej (Aluzinc) gwarantuje nie tylko wyjątkową sztywność mechaniczną, ale przede wszystkim doskonałą odporność na korozję, co jest kluczowe w trudnych warunkach przemysłowych. Płyta charakteryzuje się gładką powierzchnią, co ułatwia precyzyjne trasowanie i wiercenie otworów pod komponenty automatyki, takie jak sterowniki PLC, styczniki czy zasilacze. Unikalną cechą konstrukcyjną jest możliwość obrotu płyty, co pozwala na elastyczne dopasowanie do specyficznych wymagań projektowych i optymalne wykorzystanie przestrzeni wewnątrz rozdzielnicy.

• Wymiary rzeczywiste dostosowane do obudów 1200x1000 mm, zapewniające maksymalną powierzchnię roboczą.
• Materiał: Stal galwalnicza o wysokiej trwałości i przewodności elektrycznej, ułatwiającej ekwipotencjalizację.
• Obciążenie dopuszczalne: Solidna konstrukcja pozwala na montaż ciężkiej aparatury modułowej i przemysłowej.
• Kompatybilność: System Thalassa i Spacial S3D, zapewniający idealne dopasowanie bez konieczności modyfikacji.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami grupy Schneider Electric, co zapewnia pełną kompatybilność z systemami obudów certyfikowanymi według normy IEC 62208 (Puste obudowy do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia). Zastosowanie stali galwalniczej wspiera zachowanie ciągłości elektrycznej, co jest istotne dla spełnienia wymagań kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa przeciwporażeniowego zgodnie z normą PN-EN 61439.

Zastosowanie

Płyta NSYMM1210 znajduje szerokie zastosowanie w prefabrykacji rozdzielnic elektrycznych oraz szaf sterowniczych. Dzięki swojej uniwersalności i dużej powierzchni, jest idealnym rozwiązaniem dla:

• Systemów automatyki przemysłowej wymagających montażu wielu komponentów na szynach DIN.
• Rozdzielni mocy w budownictwie komercyjnym i przemysłowym.
• Układów sterowania procesami technologicznymi, gdzie wymagana jest stabilna podstawa montażowa.
• Środowisk o podwyższonej wilgotności, gdzie powłoka galwalnicza chroni przed degradacją materiału.

Wskazówki Montażowe

Montaż płyty wewnątrz obudowy Thalassa lub Spacial S3D odbywa się za pomocą standardowych kołków montażowych umieszczonych na dnie obudowy. Podczas instalacji zaleca się:

• Wykorzystanie odpowiedniego momentu dokręcania nakrętek mocujących, aby zapewnić stabilność i właściwy kontakt elektryczny.
• Planowanie rozmieszczenia aparatury z zachowaniem odpowiednich odstępów izolacyjnych oraz kanałów kablowych dla zachowania porządku w okablowaniu.
• Wykorzystanie możliwości obrotu płyty o 90 stopni w przypadku specyficznych konfiguracji szaf, co pozwala na zmianę orientacji montażowej z pionowej na poziomą.
• W przypadku montażu ciężkich transformatorów, należy umieszczać je w dolnej części płyty, aby obniżyć środek ciężkości zestawu.

FAQ

• Czy płyta posiada otwory montażowe? Płyta jest pełna, co pozwala instalatorowi na dowolną konfigurację i samodzielne wykonanie otworów pod konkretne komponenty lub korytka grzebieniowe.
• Z jakiego materiału wykonana jest płyta? Jest to stal galwalnicza, która łączy zalety stali ocynkowanej i aluminiowanej, oferując doskonałą ochronę antykorozyjną.
• Czy płyta pasuje do obudów innych producentów? Płyta jest dedykowana do systemów Schneider Electric (Thalassa, Spacial S3D), jednak przy zachowaniu zgodności wymiarowej może być stosowana w innych rozwiązaniach, o ile rozstaw punktów mocujących jest identyczny.
