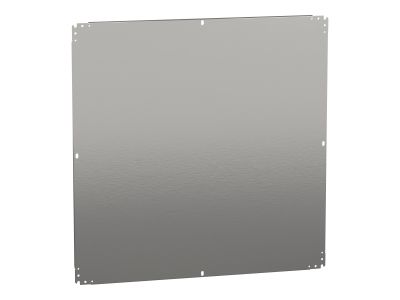

Płyta pełna montażowa 1000x1000mm (WxS) wykonana z arkusza stali galwalniczej, S3D, Thalassa | NSYMM1010 Schneider Electric

Opis i Kluczowe Cechy

Pełna płyta montażowa o numerze katalogowym NSYMM1010 to profesjonalne rozwiązanie dedykowane do systemów obudów Schneider Electric z serii Spacial S3D oraz Thalassa. Produkt charakteryzuje się imponującymi wymiarami nominalnymi wynoszącymi 1000 mm wysokości oraz 1000 mm szerokości, co zapewnia ogromną przestrzeń roboczą do zabudowy aparatury elektrycznej i automatyki. Wykonanie z wysokiej jakości arkusza stali galwalniczej (galvannealed steel) gwarantuje nie tylko podwyższoną odporność na korozję, ale również doskonałą przewodność powierzchniową, co ułatwia uzyskanie ciągłości elektrycznej i skuteczne uziemienie zamontowanych komponentów bez konieczności usuwania warstwy lakieru.

• Wymiary: 1000 mm x 1000 mm, co pozwala na optymalne zagospodarowanie wnętrza szafy.
• Materiał: Stal galwalnicza zapewniająca długowieczność w trudnych warunkach przemysłowych.
• Kompatybilność: Pełna integracja z obudowami Spacial S3D, Spacial CRN, Spacial S3X oraz Thalassa PLM.
• Sztywność: Odpowiednia grubość blachy eliminuje drgania i odkształcenia pod ciężarem ciężkiej aparatury.

Zgodność z Normami

Płyta montażowa NSYMM1010 została zaprojektowana i wykonana zgodnie z najwyższymi standardami przemysłowymi Schneider Electric. Jest ona integralną częścią systemu obudów certyfikowanych według normy IEC 62208, która określa ogólne wymagania dotyczące obudów pustych przeznaczonych do rozdzielnic i sterownic niskonapięciowych. Dzięki zastosowaniu stali galwalniczej, produkt spełnia rygorystyczne wymagania dotyczące odporności na czynniki środowiskowe, co jest kluczowe dla zachowania bezpieczeństwa eksploatacji instalacji elektrycznych.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji rozdzielnic niskiego napięcia oraz szaf sterowniczych. Dzięki swojej uniwersalności, płyta NSYMM1010 jest wybierana przez integratorów systemów automatyki do montażu sterowników PLC, falowników, styczników oraz szyn DIN. Jej płaska, pełna powierzchnia umożliwia dowolną konfigurację rozmieszczenia aparatów, co jest niezbędne przy projektowaniu niestandardowych układów sterowania w przemyśle ciężkim, spożywczym czy infrastrukturze budynkowej.

Wskazówki Montażowe

Montaż płyty wewnątrz obudowy jest intuicyjny i szybki dzięki fabrycznym punktom mocowania. Płytę należy osadzić na kołkach montażowych (śrubach zgrzewanych) znajdujących się na tylnej ścianie szafy Spacial lub Thalassa. Zaleca się stosowanie klucza dynamometrycznego w celu dokręcenia nakrętek mocujących z odpowiednim momentem, co zapobiega poluzowaniu się konstrukcji pod wpływem wibracji. Przed przystąpieniem do wiercenia otworów pod korytka grzebieniowe lub szyny montażowe, warto rozplanować układ komponentów, zachowując odpowiednie odstępy izolacyjne oraz przestrzenie dla optymalnej cyrkulacji powietrza wokół urządzeń generujących ciepło.

FAQ

• Czy płyta NSYMM1010 wymaga dodatkowego malowania? Nie, stal galwalnicza posiada naturalną warstwę ochronną, która jest odporna na korozję i zapewnia estetyczny wygląd bez potrzeby lakierowania.
• Czy produkt pasuje do szaf wolnostojących? Płyta ta jest dedykowana głównie do szaf naściennych o wymiarach 1000x1000 mm z serii S3D i Thalassa, jednak przy zachowaniu odpowiednich rozstawów otworów może być adaptowana do innych systemów.
• Jaka jest dopuszczalna masa aparatury zamontowanej na płycie? Nośność zależy od typu obudowy, w której płyta jest zamontowana, jednak konstrukcja Schneider Electric jest przewidziana do przenoszenia znacznych obciążeń typowych dla ciężkiej aparatury przemysłowej.
