Płyta montażowa z regulacją gł. do obud.poliestr. 500x400mm, Orion+ system C | FL630E Hager

Opis i Kluczowe Cechy

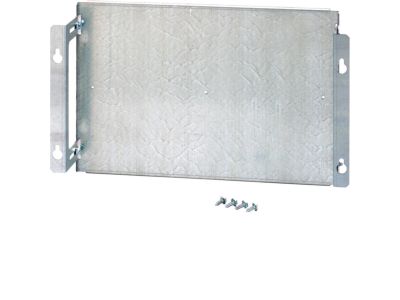

Płyta montażowa z regulacją głębokości FL630E przeznaczona do obudów poliestrowych Orion+ system C. Wymiary 500×400 mm zapewniają dużą powierzchnię montażową, co ułatwia rozmieszczenie aparatury modułowej i innych elementów elektrycznych. Regulacja głębokości pozwala elastycznie dopasować położenie płyty wewnątrz obudowy, optymalizując wykorzystanie dostępnej przestrzeni.

• Wymiary 500×400 mm: Duża powierzchnia robocza umożliwia montaż różnorodnej aparatury bez konieczności stosowania dodatkowych akcesoriów.
• Regulacja głębokości: Umożliwia precyzyjne ustawienie płyty w obudowie, co ułatwia instalację i dostęp do elementów podczas konserwacji.
• Przeznaczona do systemu Orion+ C: Gwarantuje kompatybilność z obudowami poliestrowymi tej serii, co przyspiesza montaż i eliminuje konieczność modyfikacji.
• Symbol FL630E: Dedykowany element wyposażenia obudów Orion+, łatwy do zidentyfikowania w systemie katalogowym.

Zgodność z Normami

Produkt jest zgodny z wymaganiami europejskimi oraz posiada certyfikat CE. Zaprojektowany do montażu w standardowych obudowach elektrycznych, spełniając ogólne normy bezpieczeństwa i jakości.

Zastosowanie

Płyta montażowa FL630E służy jako solidna podstawa do mocowania aparatury elektrycznej wewnątrz obudów poliestrowych Orion+ system C. Dzięki regulacji głębokości umożliwia ergonomiczne rozmieszczenie elementów w rozdzielnicach.

• Montaż wyłączników, styczników oraz innej aparatury modułowej w obudowach Orion+ C.
• Instalacja elementów sterowania i sygnalizacji (przyciski, lampki) w rozdzielnicach elektrycznych.
• Porządkowanie przestrzeni wewnątrz obudowy poprzez oddzielenie aparatury od wiązek kablowych.
• Umożliwienie szybkiego demontażu i wymiany urządzeń bez naruszania konstrukcji obudowy.

Wskazówki Montażowe

Montaż powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Płytę montuje się wewnątrz obudowy Orion+ C, korzystając z elementów mocujących dostarczonych z obudową. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej instalacji. Regulację głębokości wykonuje się za pomocą odpowiednich śrub – postępować zgodnie z dokumentacją producenta obudowy. Upewnić się, że płyta jest stabilnie przymocowana przed montażem ciężkiej aparatury. Przekroje przewodów muszą być dobrane do prądu obciążenia montowanych urządzeń.

FAQ

• Czy płyta montażowa FL630E pasuje do wszystkich obudów Orion+? Przeznaczona jest do obudów poliestrowych systemu C. Przed zakupem zaleca się sprawdzenie kompatybilności z konkretnym modelem obudowy w karcie katalogowej.
• Jaki jest zakres regulacji głębokości? Producent nie podaje precyzyjnych wartości; regulacja umożliwia przesunięcie płyty na kilka centymetrów w głąb obudowy w celu optymalnego rozmieszczenia aparatury.
• Z jakiego materiału wykonana jest płyta? Dokumentacja techniczna nie precyzuje materiału. W standardowych płytach montażowych do obudów poliestrowych często stosuje się stal ocynkowaną. W celu uzyskania szczegółowych informacji prosimy o kontakt z producentem.
