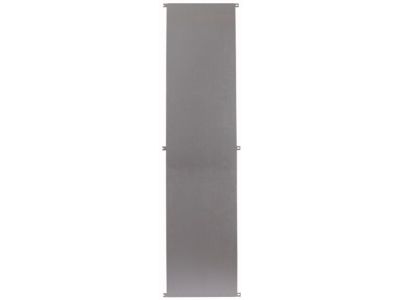

Płyta montażowa uniwersalna 350x800mm (WxS), BPZ-MPL350-800 Profi+ | 108347 Eaton

Alternatywny kod produktu: BPZ-MPL350-800

Opis i Kluczowe Cechy

Płyta montażowa uniwersalna Profi+ o symbolu 108347 (BPZ-MPL350-800) o wymiarach 350x800 mm (wysokość x szerokość) stanowi solidną podstawę do montażu aparatury modułowej w rozdzielnicach natynkowych i podtynkowych Profi+ przeznaczonych do prądów do 630 A. Dzięki uniwersalnej konstrukcji płyta umożliwia elastyczne rozmieszczenie wyłączników, styczników, przycisków i innych elementów, co przekłada się na wygodę projektowania i oszczędność miejsca w rozdzielnicy.

• Wymiary 350x800 mm: zapewniają dużą powierzchnię montażową, pozwalającą na zainstalowanie wielu urządzeń modułowych w jednej rozdzielnicy, co upraszcza okablowanie i skraca czas instalacji.
• Kompatybilność z rozdzielnicami Profi+ do 630 A: płyta jest dedykowana do obudów o stopniu ochrony IP30 i IP54 oraz klasie ochronności I, gwarantując bezpieczne i pewne mocowanie aparatury w zależności od wymaganego środowiska.
• Możliwość łączenia rozdzielnic szeregowo i pionowo: konstrukcja płyty wspiera tworzenie rozbudowanych zestawów rozdzielnic, co ułatwia integrację większej liczby obwodów bez konieczności stosowania osobnych szaf.
• Uniwersalność zastosowania: płyta nadaje się zarówno do rozdzielnic natynkowych, jak i podtynkowych, co daje instalatorowi swobodę wyboru metody montażu w zależności od warunków budowlanych.
• Solidna konstrukcja: wykonana z materiałów zapewniających odpowiednią sztywność i trwałość, płyta gwarantuje stabilne osadzenie aparatury nawet przy dużym obciążeniu mechanicznym.

Zgodność z Normami

Płyta montażowa Profi+ jest przeznaczona do zabudowy w rozdzielnicach spełniających wymagania odpowiednich norm europejskich oraz posiadających certyfikację CE. Producent gwarantuje, że produkt został zaprojektowany zgodnie z obowiązującymi standardami bezpieczeństwa i jakości, jednak szczegółowe numery norm należy sprawdzić w dokumentacji technicznej konkretnej rozdzielnicy.

Zastosowanie

Płyta montażowa BPZ-MPL350-800 znajduje zastosowanie wszędzie tam, gdzie wymagane jest trwałe i elastyczne mocowanie aparatury modułowej w rozdzielnicach natynkowych i podtynkowych. Sprawdza się w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

• Montaż wyłączników nadmiarowych, różnicowoprądowych, styczników i przycisków w rozdzielnicach głównych i podrozdzielnicach.
• Budowa rozbudowanych zestawów rozdzielnic w budynkach wielorodzinnych, biurowcach i halach produkcyjnych – łączenie szeregowe i pionowe.
• Tworzenie systemów automatyki budynkowej, gdzie potrzeba dużej liczby modułów sterujących i sygnalizacyjnych w jednej obudowie.
• Modernizacja istniejących rozdzielnic – wymiana płyty montażowej na nową o większej powierzchni bez konieczności zmiany obudowy.

Wskazówki Montażowe

Montaż płyty montażowej oraz wszelkich prac związanych z instalacją elektryczną może być wykonywany wyłącznie przez osoby z odpowiednimi uprawnieniami SEP (do 1 kV). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód nie znajduje się pod napięciem. Płyta przeznaczona jest do montażu w rozdzielnicach szafowych wyposażonych w szyny DIN TH35 – wkręty mocujące należy dokręcać zgodnie z dokumentacją producenta (zalecany moment dokręcania – sprawdź w instrukcji). Przekroje przewodów łączących aparaturę z rozdzielnicą należy dobrać zgodnie z obowiązującymi normami oraz prądem obciążenia obwodu. Po zamocowaniu płyty należy sprawdzić jej stabilność oraz równość względem ramy rozdzielnicy.

FAQ

• Czy płyta montażowa pasuje do rozdzielnic innych producentów? Płyta BPZ-MPL350-800 została zaprojektowana specjalnie do rozdzielnic Profi+ – do konkretnych modeli natynkowych i podtynkowych. W przypadku innych obudów zalecamy weryfikację wymiarów i rozstawu otworów montażowych.
• Jaki materiał jest użyty do produkcji płyty? Producent nie podaje szczegółowych informacji o składzie materiału. Płyta wykonana jest jako element zestawów Profi+, gwarantujący odpowiednią sztywność i odporność mechaniczną przy zachowaniu kompatybilności z obudowami.
• Czy płyta ma fabryczne nacięcia do wyłamywania otworów? W dostępnych danych nie ma informacji o nacięciach. Standardowo płyta jest pełna i wymaga indywidualnego przygotowania otworów (np. pod aparaturę modułową w szynach DIN) – należy stosować narzędzia dostosowane do materiału płyty.
