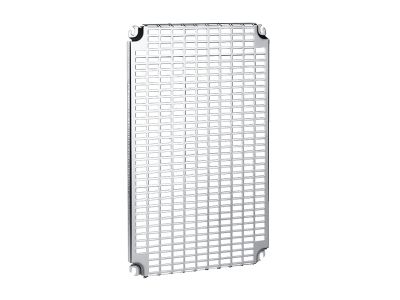

Płyta montażowa telequick do obudowy PLA 1000x 500mm , Thalassa | NSYPMR105 Schneider Electric

Opis i Kluczowe Cechy

Płyta montażowa telequick NSYPMR105 marki Thalassa przeznaczona jest do obudów serii PLA o wymiarach 1000 x 500 mm. Wykorzystuje system telequick, który pozwala na szybkie i stabilne mocowanie aparatury modułowej oraz osprzętu bez konieczności wiercenia dodatkowych otworów. Wymiary 1000 x 500 mm zapewniają dużą powierzchnię roboczą, umożliwiając zabudowę wielu urządzeń w jednej obudowie.

• Wymiary 1000 x 500 mm: Duża powierzchnia montażowa pozwala na instalację wielu elementów aparatury w jednej obudowie, co przekłada się na oszczędność miejsca w rozdzielnicy.
• System telequick: Umożliwia szybki montaż aparatury bez narzędzi – wystarczy wpiąć moduł w prowadnice, co skraca czas instalacji i ułatwia późniejszą rozbudowę.
• Dedykowana do obudów PLA Thalassa: Płyta idealnie pasuje do wymiarów obudowy, gwarantując stabilność i estetykę instalacji.
• Materiał wykonania (zgodny z normami dla obudów): Producent zapewnia wytrzymałość mechaniczną i odporność na odkształcenia podczas montażu cięższych komponentów (np. styczników).
• Łatwy dostęp do tylnej części obudowy: Dzięki konstrukcji płyty możliwe jest swobodne prowadzenie przewodów i okablowania po obu stronach płyty.

Zgodność z Normami

Płyta montażowa NSYPMR105 została zaprojektowana zgodnie z wymaganiami norm europejskich obowiązującymi dla akcesoriów do rozdzielnic i obudów elektrotechnicznych. Produkt posiada deklarację zgodności CE. Konstrukcja płyty odpowiada standardom DIN dla systemów szybkiego montażu aparatury, co potwierdza jej uniwersalność w instalacjach przemysłowych i budynkowych.

Zastosowanie

Płyta montażowa telequick NSYPMR105 to uniwersalne rozwiązanie do zabudowy aparatury w obudowach Thalassa serii PLA. Sprawdzi się w instalacjach wymagających szybkiego i powtarzalnego montażu urządzeń elektrycznych.

• Montaż styczników, przekaźników, wyłączników nadprądowych i różnicowoprądowych w rozdzielnicach przemysłowych i budynkowych.
• Tworzenie rozdzielnic sterowniczych w szafach PLA – idealna do zabudowy modułów automatyki i zasilaczy.
• Instalacja w obudowach o wysokości 1000 mm – maksymalne wykorzystanie dostępnej przestrzeni.
• Szybka wymiana i rozbudowa istniejących układów bez ingerencji w konstrukcję obudowy.

Wskazówki Montażowe

Montaż płyty montażowej NSYPMR105 powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Prace należy przeprowadzać przy odłączonym napięciu. Płytę mocuje się do obudowy PLA za pomocą dostarczonych uchwytów lub bezpośrednio na prowadnicach systemu telequick – zaleca się sprawdzenie kompatybilności z wybranym modelem obudowy. Przed zamontowaniem aparatury upewnij się, że płyta jest wypoziomowana i stabilnie osadzona. W przypadku cięższych urządzeń (np. styczników 65 A) zaleca się dodatkowe podparcie płyty od tyłu obudowy. Nie przekraczaj maksymalnego obciążenia powierzchni – dobierz nośność zgodnie z dokumentacją obudowy.

FAQ

• Czy płyta NSYPMR105 pasuje do każdej obudowy PLA Thalassa? Płyta jest dedykowana do obudów PLA o wymiarach 1000 x 500 mm. Przed zakupem sprawdź wymiary wewnętrzne swojej obudowy – system telequick wymaga odpowiednich prowadnic montażowych w obudowie.
• Czy do montażu płyty potrzebne są dodatkowe akcesoria? W standardowym zestawie znajdują się wszystkie elementy niezbędne do mocowania płyty do obudowy PLA. Do instalacji aparatury na płycie wykorzystaj system telequick (wkręty, nakrętki, kołki – w zależności od typu urządzenia).
• Jaka jest nośność płyty? Producent nie podaje jednolitej wartości – nośność zależy od równomierności rozłożenia obciążenia oraz wytrzymałości obudowy. Zaleca się montaż urządzeń o łącznej masie nieprzekraczającej 50 kg przy zachowaniu odpowiednich odstępów i podparcia płyty.
