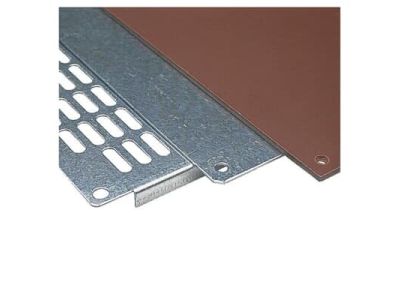

Płyta montażowa stalowa ocynkowana 2 mm do obudów typu ARIA 54, 450×350 mm (WxS), AR054M03 | 4TBA831053C0100 ABB

Alternatywny kod produktu: 4TBA831053C0100

Opis i Kluczowe Cechy

Płyta montażowa stalowa ocynkowana o grubości 2 mm (symbol 4TBA831053C0100) to dedykowane rozwiązanie do obudów typu ARIA 54 o wymiarach 450×350 mm (szerokość × wysokość). Gruba stalowa konstrukcja zapewnia sztywne i stabilne podłoże do montażu aparatury modułowej, wyłączników, styczników oraz innych komponentów elektrycznych. Ocynkowana powierzchnia chroni przed korozją, wydłużając trwałość płyty w warunkach przemysłowych.

• Grubość 2 mm: Gwarantuje wysoką wytrzymałość mechaniczną i odporność na odkształcenia pod wpływem obciążeń.
• Ocynkowanie powierzchni: Zapewnia ochronę antykorozyjną, kluczową w środowiskach wilgotnych lub przemysłowych z ryzykiem zanieczyszczeń chemicznych.
• Wymiary 450×350 mm: Optymalna powierzchnia montażowa dla obudów ARIA 54, umożliwiająca elastyczne rozmieszczenie aparatury.
• Dedykowane do obudów ARIA 54: Idealne dopasowanie wymiarowe gwarantuje pewne i stabilne mocowanie płyty w obudowie.
• Stal konstrukcyjna: Materiał zapewnia długą żywotność płyty nawet przy częstym demontażu i montażu aparatury.

Zgodność z Normami

Płyta montażowa spełnia wymogi norm europejskich dotyczących materiałów i konstrukcji stosowanych w aparaturze elektrycznej. Stal o grubości 2 mm oraz powłoka cynkowa są zgodne z dyrektywami unijnymi i posiadają oznaczenie CE. Produkt przeznaczony do stosowania w instalacjach zgodnych z normami IEC 62208 i EN 62208.

Zastosowanie

Płyta montażowa znajduje zastosowanie jako solidne podłoże do montażu aparatury elektrycznej w obudowach typu ARIA 54.

• Mocowanie aparatury modułowej (wyłączników, styczników, przekaźników) w rozdzielnicach przemysłowych i szafach sterowniczych.
• Instalacje w środowiskach przemysłowych, gdzie wymagana jest odporność na korozję i wysoką wytrzymałość mechaniczną.
• Miejsca narażone na wibracje lub obciążenia dynamiczne – płyta utrzymuje stabilność montowanych urządzeń.
• Obudowy zewnętrzne i wewnętrzne, w których kluczowe jest zapewnienie długotrwałej ochrony przed czynnikami środowiskowymi.

Wskazówki Montażowe

Montaż płyty powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obszarze montażu. Płytę należy umieścić w obudowie ARIA 54, dopasowując ją do przygotowanych otworów montażowych. Do mocowania należy użyć odpowiednich wkrętów (wg dokumentacji producenta obudowy) z zachowaniem zalecanych momentów dokręcania. Po zamontowaniu aparatury sprawdzić stabilność i prawidłowe ułożenie przewodów. Płyta powinna być montowana w suchym środowisku, z dala od bezpośredniego działania wilgoci lub substancji agresywnych.

FAQ

• Czy płyta może być stosowana w obudowach innych niż ARIA 54? Płyta jest dedykowana wyłącznie do obudów typu ARIA 54 o wymiarach 450×350 mm. Stosowanie w innych obudowach może prowadzić do nieprawidłowego montażu i utraty stabilności.
• Jaki materiał został użyty do produkcji płyty? Płyta wykonana jest ze stali konstrukcyjnej o grubości 2 mm, pokrytej warstwą cynku metodą ogniową (ocynkowanie ogniowe) zapewniającą wysoką odporność na korozję.
• Czy płyta wymaga dodatkowej obróbki przed montażem? Nie – płyta dostarczana jest w gotowej formie do montażu, z zabezpieczoną powierzchnią antykorozyjną. W razie konieczności cięcia (np. dla dostosowania do nietypowych konfiguracji) należy wykonać je przy użyciu odpowiednich narzędzi i zabezpieczyć krawędzie przed korozją.
