Płyta montażowa pionowa na ST. NS-INS250 DZW.W250 PSet | LVS03050 Schneider Electric

Opis i Kluczowe Cechy

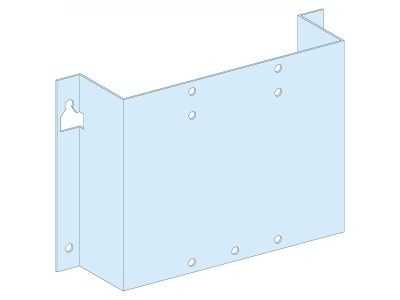

Płyta montażowa pionowa o numerze katalogowym LVS03050 to zaawansowane rozwiązanie konstrukcyjne od renomowanego producenta Schneider Electric, zaprojektowane z myślą o profesjonalnych systemach rozdziału energii. Produkt ten dedykowany jest do stabilnego i bezpiecznego osadzania aparatury modułowej oraz kompaktowej wewnątrz rozdzielnic niskiego napięcia. Wykonanie z wysokiej jakości blachy stalowej gwarantuje sztywność konstrukcji oraz odporność na odkształcenia mechaniczne, co jest kluczowe przy montażu cięższych aparatów elektrycznych.

• Szeroka kompatybilność: Płyta została zoptymalizowana pod kątem montażu wyłączników i rozłączników serii EasPacT CVS100...250, ComPacT INS250, ComPacT INV100...250 oraz ComPacT NSX 100-250.
• Precyzyjne wymiary: Szerokość wynosząca 300 mm oraz wysokość 250 mm pozwalają na efektywne zagospodarowanie przestrzeni wewnątrz obudowy.
• Estetyka i ochrona: Wykończenie w kolorze białym (RAL 9003) zapewnia spójność wizualną z systemem PrismaSeT G oraz dodatkową ochronę antykorozyjną.
• Ekologia Green Premium: Produkt spełnia rygorystyczne normy środowiskowe, oferując pełną przejrzystość w zakresie wpływu na ekosystem i niską emisję CO2.

Zgodność z Normami

Płyta montażowa LVS03050 została zaprojektowana zgodnie z najwyższymi standardami bezpieczeństwa i jakości obowiązującymi w branży elektro-technicznej. Jest w pełni kompatybilna z systemem rozdzielnic PrismaSeT G, co gwarantuje zachowanie ciągłości certyfikacji całego zestawu rozdzielczego zgodnie z normą IEC 61439-1 & 2. Wykorzystanie materiałów zgodnych z dyrektywami RoHS oraz REACH potwierdza brak substancji niebezpiecznych, co przekłada się na bezpieczeństwo eksploatacji oraz łatwość utylizacji po zakończeniu cyklu życia produktu.

Zastosowanie

Głównym obszarem zastosowania płyty LVS03050 są rozdzielnice dystrybucyjne w obiektach komercyjnych, przemysłowych oraz użyteczności publicznej. Dzięki pionowej orientacji montażu, inżynierowie i prefabrykatorzy mogą w sposób przejrzysty zorganizować układ aparatów mocy, co ułatwia późniejsze prowadzenie szynoprowadów oraz przewodów o dużych przekrojach. Idealnie sprawdza się w sekcjach zasilających i odpływowych, gdzie wymagana jest wysoka niezawodność połączeń mechanicznych dla aparatów serii ComPacT oraz EasPacT.

Wskazówki Montażowe

Instalacja płyty montażowej LVS03050 w rozdzielnicy PrismaSeT G powinna odbywać się z zachowaniem następujących zasad:

• Pozycjonowanie: Płytę należy zamontować pionowo, wykorzystując dedykowane punkty mocowania w strukturze obudowy, co zapewnia optymalne chłodzenie aparatów.
• Dobór aparatury: Przed montażem należy upewnić się, że wybrany aparat (np. NSX250) mieści się w obrysie płyty i zachowane są wymagane odstępy izolacyjne.
• Moment dokręcania: Wszystkie śruby mocujące płytę do konstrukcji wsporczej powinny być dokręcone z odpowiednim momentem, aby zapobiec luzom wynikającym z drgań podczas pracy aparatów.
• Uziemienie: Należy zapewnić ciągłość galwaniczną między płytą a systemem uziemiającym rozdzielnicy.

FAQ

• Czy płyta LVS03050 pasuje do rozdzielnic innych producentów? Produkt jest dedykowany i certyfikowany do użytku w systemie PrismaSeT G firmy Schneider Electric. Montaż w innych obudowach może wymagać dodatkowych adaptacji i nie gwarantuje pełnej zgodności systemowej.
• Jakie aparaty można zamontować na tej płycie? Płyta jest przystosowana do aparatów EasPacT CVS100...250, ComPacT INS250, ComPacT INV100...250 oraz ComPacT NSX 100-250.
• Co oznacza etykieta Green Premium? Jest to certyfikat Schneider Electric potwierdzający najwyższą dbałość o środowisko, zgodność z przepisami ekologicznymi oraz dostęp do profilu środowiskowego produktu (PEP).
