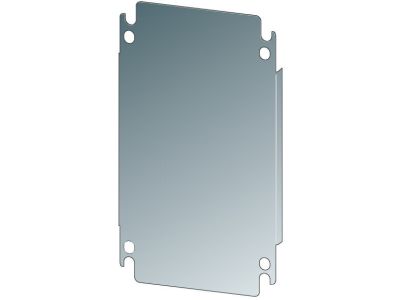

Płyta montażowa pełna Wys.xSzer. 1000x800mm, MPL-10080-CS | 138766 Eaton

Alternatywny kod produktu: MPL-10080-CS

Opis i Kluczowe Cechy

Płyta montażowa pełna MPL-10080-CS to uniwersalny element wyposażenia rozdzielnic i szaf sterowniczych o wymiarach 1000x800 mm. Wykonana z ocynkowanej blachy stalowej, bez fabrycznych otworów, co daje pełną swobodę w rozmieszczaniu aparatury modułowej, styczników, przekaźników i innych komponentów. Brak materiału mocującego w zestawie pozwala na dobór własnych systemów montażu zgodnie z potrzebami instalacji.

• Wymiary 1000x800 mm: Duża powierzchnia robocza umożliwia montaż rozbudowanych zestawów aparatury w jednym polu roboczym, co przyspiesza integrację i ułatwia prowadzenie okablowania.
• Pełna blacha bez otworów: Możliwość dowolnego wiercenia i gwintowania otworów montażowych – idealne rozwiązanie przy niestandardowych układach lub modernizacji istniejących szaf.
• Ocynkowana blacha stalowa: Odporność na korozję i długą żywotność w warunkach pracy wewnątrz rozdzielnic, nawet w pomieszczeniach o podwyższonej wilgotności powietrza.
• Lekka konstrukcja: Ułatwia transport i montaż na szynie TH35 lub bezpośrednio w szafie sterowniczej przy zachowaniu odpowiedniej sztywności mechanicznej.

Zgodność z Normami

Płyta montażowa spełnia ogólne wymagania dla elementów wyposażenia rozdzielnic zgodne z europejskimi standardami DIN oraz posiada znakowanie CE. Przeznaczona do stosowania w obwodach niskiego napięcia, zgodnie z przepisami bezpieczeństwa elektrycznego.

Zastosowanie

Płyta MPL-10080-CS znajduje zastosowanie wszędzie tam, gdzie potrzebna jest elastyczna i wytrzymała powierzchnia do montażu aparatury elektrycznej:

• Montaż aparatury modułowej (wyłączniki nadprądowe, różnicowoprądowe, styczniki, przekaźniki) w rozdzielnicach i szafach sterowniczych.
• Budowa pulpitu sterowniczego z przyciskami, przełącznikami i sygnalizatorami – dowolne rozmieszczenie na płycie pełnej.
• Instalacja systemów automatyki budynkowej (sterowniki PLC, moduły komunikacyjne) w centralach sterowania.
• Modernizacja istniejących rozdzielnic – wymiana lub rozbudowa pola montażowego bez konieczności wymiany całej szafy.

Wskazówki Montażowe

Montaż płyty montażowej powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w szafie sterowniczej. Płytę mocuje się na szynie DIN TH35 lub wkrętami do profili rozdzielnicy (zgodnie z dokumentacją producenta szafy). Przekrój przewodów ochronnych i roboczych dobierać do obciążenia oraz wymogów normy PN-HD 60364. Zaleca się stosowanie podkładek sprężystych przy elementach mocujących. W przypadku wiercenia dodatkowych otworów pamiętać o zachowaniu odstępów izolacyjnych dla napięcia roboczego.

FAQ

• Czy płyta ma fabryczne otwory montażowe? Nie, płyta MPL-10080-CS jest pełna – bez żadnych otworów. Użytkownik sam wierci otwory pod konkretny układ aparatury, co zapewnia maksymalną elastyczność konfiguracji.
• Jaki jest stopień ochrony płyty? Płyta jako element wyposażenia nie ma przypisanego stopnia IP – jego wartość zależy od obudowy, w której jest zamontowana. Po zamocowaniu w szafie sterowniczej z odpowiednim IP, całość osiąga deklarowaną ochronę.
• Czy płyta jest odporna na wilgoć? Dzięki ocynkowaniu blacha stalowa wykazuje dobrą odporność na korozję w suchych pomieszczeniach wewnętrznych. W środowisku wilgotnym zalecamy stosowanie dodatkowych powłok ochronnych na cięciach i gwintach.
