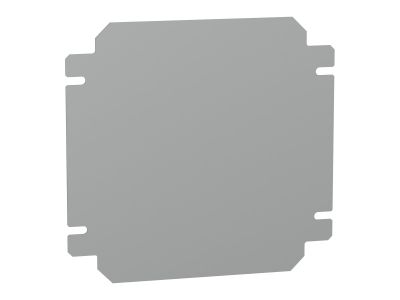

Płyta montażowa pełna ocynkowana do SBM 200x200mm Spacial | NSYMM22SB Schneider Electric

Opis i Kluczowe Cechy

Płyta montażowa pełna ocynkowana Spacial NSYMM22SB o wymiarach 200x200 mm stanowi solidną podstawę do montażu aparatury modułowej, szyn DIN oraz innych komponentów wewnątrz obudów rozdzielczych. Wykonana ze stali ocynkowanej zapewnia odporność korozyjną i długą żywotność, a precyzyjne wykonanie gwarantuje łatwy montaż w dedykowanych obudowach Spacial.

• Wymiary 200x200 mm: idealne dopasowanie do obudów serii Spacial, umożliwia efektywne wykorzystanie przestrzeni montażowej na spodzie obudowy bez strat miejsca.
• Materiał stal ocynkowana: podwyższona odporność na wilgoć i korozję, co przekłada się na niezawodność instalacji w środowiskach przemysłowych i komercyjnych.
• Konstrukcja pełna: zapewnia stabilne podparcie dla ciężkich komponentów (styczników, transformatorów) oraz umożliwia dowolne rozmieszczanie otworów montażowych zgodnie z potrzebami projektu.
• Przeznaczona do montażu na spodzie obudowy: ułatwia organizację okablowania i dostęp do urządzeń podczas serwisu, zachowując porządek w rozdzielnicy.
• Kompatybilność z gamą Spacial: gwarantowana zgodność wymiarowa i montażowa z obudowami Schneider Electric serii Spacial, co skraca czas instalacji i eliminuje problemy z dopasowaniem.

Zgodność z Normami

Płyta montażowa NSYMM22SB została zaprojektowana zgodnie z wymaganiami europejskich norm jakościowych dla komponentów rozdzielnic niskiego napięcia. Posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami. Ze względu na charakter akcesorium montażowego nie podlega odrębnym normom wyrobu – jej parametry gwarantują bezpieczne i trwałe mocowanie urządzeń w obudowach.

Zastosowanie

Płyta montażowa Spacial pełna 200x200 mm to uniwersalne akcesorium, które znajduje zastosowanie w rozdzielnicach przemysłowych, komercyjnych i teleinformatycznych. Pozwala na szybkie i ergonomiczne rozmieszczenie aparatury wewnątrz obudowy.

• Montaż szyn DIN TH35 wraz z zestawami listew zaciskowych i aparaturą modułową (wyłączniki, styczniki, przyciski).
• Instalacja pulpitów sterowniczych, zasilaczy buforowych oraz modułów przekaźnikowych na dnie obudowy Spacial.
• Stabilne podparcie dla ciężkich komponentów, takich jak transformatory czy dławiki filtrów.
• Organizacja przestrzeni w rozdzielnicach z dużą ilością płytek montażowych – umożliwia wydzielenie stref zasilania i sterowania.

Wskazówki Montażowe

Montaż płyty montażowej może być wykonywany wyłącznie przez osoby z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Płytę mocuje się do dedykowanych uchwytów na spodzie obudowy Spacial za pomocą wkrętów i nakrętek (nie są w zestawie). W przypadku konieczności wykonania własnych otworów montażowych należy używać narzędzi ręcznych lub wiertarki z wiertłem do stali, po uprzednim odmierzeniu i oznaczeniu punktów. Przekrój przewodów oraz moment dokręcania elementów mocujących należy dobierać zgodnie z dokumentacją techniczną montowanych urządzeń.

FAQ

• Jakie są dokładne wymiary płyty NSYMM22SB? Płyta ma wymiary 200 x 200 mm, co odpowiada standardowym modułom obudów Spacial. Grubość blachy nie została podana w danych katalogowych – dla szczegółów zalecamy sprawdzenie karty produktu producenta.
• Czy płyta jest fabrycznie wyposażona w otwory montażowe? Płyta dostarczana jest w wersji pełnej, bez wstępnych otworów. Użytkownik może samodzielnie nawiercić otwory pod szyny DIN, korytka kablowe lub inne akcesoria, co daje pełną elastyczność konfiguracji.
• Do jakich obudów pasuje ta płyta? Produkt jest przeznaczony wyłącznie do obudów z gamy Spacial (np. SBM) i montowany jest na spodzie obudowy. Wymiary 200x200 mm są zoptymalizowane pod kątem tych właśnie obudów – w innych modelach może wymagać modyfikacji.
