Płyta montażowa pełna ocynkowana do obudowy PLA 540x 540mm Thalassa | NSYPMM5454 Schneider Electric

Opis i Kluczowe Cechy

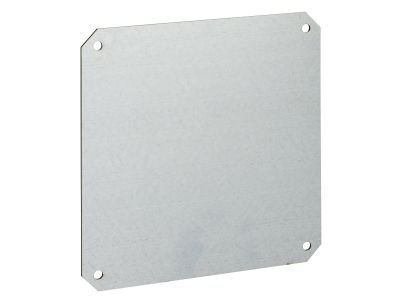

Płyta montażowa pełna ocynkowana Thalassa (symbol NSYPMM5454) przeznaczona do obudów serii PLA. Wymiary 540 x 540 mm zapewniają dużą powierzchnię do mocowania aparatury modułowej, listew zaciskowych i innych elementów instalacyjnych. Ocynkowana stal gwarantuje odporność na korozję oraz sztywność mechaniczną niezbędną w rozdzielnicach elektrycznych.

• Wymiary 540 x 540 mm: obszerna powierzchnia montażowa ułatwiająca rozmieszczenie nawet wielu urządzeń przy zachowaniu czytelnego układu połączeń.
• Pełna konstrukcja: brak wycięć zwiększa wytrzymałość mechaniczną płyty i pozwala na indywidualne dostosowanie otworów pod konkretny osprzęt.
• Ocynkowana stal: zabezpieczenie antykorozyjne przedłuża żywotność płyty nawet w środowiskach o podwyższonej wilgotności (np. kotłownie, hale produkcyjne).
• Dedykowana do obudów Thalassa PLA: idealne spasowanie z puszką rozdzielnicy przyspiesza montaż i eliminuje konieczność dopasowywania.
• Bezpieczny montaż: stabilne podłoże dla aparatury modułowej – minimalizuje ryzyko luzów i drgań podczas eksploatacji.

Zgodność z Normami

Płyta montażowa Thalassa została wykonana zgodnie z wymogami europejskich norm dotyczących wytrzymałości mechanicznej oraz ochrony przed korozją. Produkt posiada oznaczenie CE i jest przeznaczony do stosowania w rozdzielnicach elektrycznych w budynkach mieszkalnych, komercyjnych i przemysłowych. Ze względu na charakter pasywny (brak elementów elektrycznych) nie podlega certyfikacji w zakresie niskiego napięcia, jednak jej konstrukcja wspiera zachowanie wymaganych odstępów izolacyjnych i dystansów montażowych.

Zastosowanie

Płyta montażowa NSYPMM5454 jest uniwersalnym elementem wyposażenia rozdzielnic serii PLA. Znajduje zastosowanie wszędzie tam, gdzie konieczne jest stabilne i uporządkowane zamocowanie aparatury sterowniczej i zabezpieczeniowej.

• Montaż styczników, wyłączników nadprądowych, przycisków i przełączników w rozdzielnicy głównej budynku.
• Mocowanie listew zaciskowych, przekaźników i zasilaczy w szafach sterowniczych i automatyce budynkowej.
• Instalacja gniazd wtykowych, łączników i elementów sygnalizacji w rozdzielnicach podtynkowych i natynkowych Thalassa PLA.
• Organizacja okablowania – płyta służy jako powierzchnia do mocowania dławików, przepustów kablowych i opasek zaciskowych.

Wskazówki Montażowe

Montaż płyty montażowej należy wykonać przez wykwalifikowany personel uprawniony do prac elektrycznych (SEP). Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Płytę umieść wewnątrz obudowy Thalassa PLA zgodnie z instrukcją producenta – zazwyczaj za pomocą śrub M6 lub wkrętów samogwintujących w przygotowanych otworach. Nie przekraczaj zalecanego momentu dokręcenia (ok. 2-3 Nm dla stali ocynkowanej). Przekrój przewodów ochronnych i roboczych dobierz do prądu znamionowego instalacji. Po zamontowaniu aparatury sprawdź czy płyta nie odkształca się pod obciążeniem i czy zachowane są minimalne odstępy izolacyjne między elementami.

FAQ

• Czy płyta jest kompatybilna z obudowami innych producentów? Płyta została zaprojektowana specjalnie do obudów Thalassa PLA (wymiar 540x540 mm). W innych obudowach może wymagać modyfikacji otworów montażowych. Dla zachowania gwarancji zalecamy stosowanie w dedykowanych puszkach.
• Z jakiego materiału wykonana jest płyta? Płyta wykonana jest ze stali ocynkowanej metodą ogniową, co zapewnia bardzo dobrą odporność na korozję (warstwa cynku min. 12 µm). Nie wymaga dodatkowej ochrony malarskiej wewnątrz obudowy.
• Czy płyta ma fabryczne otwory montażowe? Płyta jest dostarczana jako pełny arkusz (bez wycięć). Otwory montażowe użytkownik wykonuje samodzielnie w zależności od potrzeb – zalecamy użycie wiertła do stali (ø 3-5 mm dla wkrętów samogwintujących). Brak fabrycznych otworów zwiększa elastyczność aranżacji.
