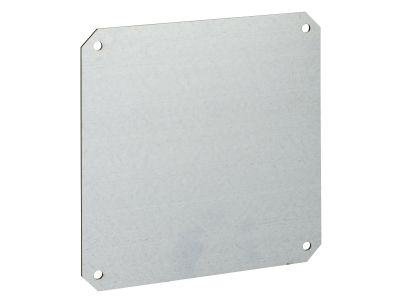

Płyta montażowa pełna ocynkowana do obudowy PLA 270x 270mm Thalassa | NSYPMM2727 Schneider Electric

Opis i Kluczowe Cechy

Płyta montażowa pełna ocynkowana Thalassa o symbolu NSYPMM2727 to dedykowane akcesorium do obudów serii PLA. Wykonana z ocynkowanej stali, o wymiarach 270x270 mm, zapewnia solidną i stabilną podstawę do montażu aparatury modułowej wewnątrz rozdzielnicy. Dzięki pełnej konstrukcji eliminuje mostkowanie powietrzne i ułatwia organizację przewodów, co przekłada się na bezpieczny i estetyczny rozkład komponentów.

• Pełna konstrukcja: gładka powierzchnia bez otworów ułatwia dowolne rozmieszczenie aparatury modułowej oraz mocowanie przewodów, co zwiększa elastyczność projektowania rozdzielnicy.
• Ocynkowana stal: materiał odporny na korozję i uszkodzenia mechaniczne gwarantuje długotrwałą ochronę w środowisku instalacji elektrycznych, nawet w warunkach podwyższonej wilgotności.
• Wymiary 270x270 mm: format dopasowany do obudów PLA Thalassa umożliwia szybki montaż bez konieczności przycinania – idealny do standardowych rozdzielnic.
• Dedykowana do serii PLA: precyzyjnie zaprojektowane otwory montażowe i zgodność z geometrią obudowy skracają czas instalacji i eliminują ryzyko błędów.
• Wszechstronność zastosowania: płyta może służyć do montażu styczników, wyłączników, przekaźników, listew zaciskowych i innych urządzeń modułowych.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich dyrektyw Unii Europejskiej i oznaczony jest znakiem CE. Jako akcesorium dedykowane do obudów Thalassa, zachowuje zgodność z ogólnymi standardami bezpieczeństwa stosowanymi w budowie rozdzielnic elektrycznych.

Zastosowanie

Płyta montażowa NSYPMM2727 znajduje zastosowanie wszędzie tam, gdzie potrzebna jest stabilna platforma do rozmieszczenia aparatury modułowej wewnątrz obudów PLA Thalassa. Szczególnie polecana w instalacjach przemysłowych i budynkowych.

• Montaż styczników, wyłączników nadmiarowo-prądowych i różnicowoprądowych w rozdzielnicach głównych i podrozdzielniach.
• Podstawa dla przekaźników, sterowników PLC oraz układów automatyki budynkowej wymagających uporządkowanego rozmieszczenia komponentów.
• Wsparcie dla listew zaciskowych i połączeń przewodów w szafach sterowniczych – płyta pełna ułatwia prowadzenie przewodów w korytkach.
• Integracja aparatury sygnalizacyjnej (np. lampki kontrolne, przyciski) w obudowach PLA przy zachowaniu czytelnego układu funkcjonalnego.

Wskazówki Montażowe

Montaż płyty montażowej oraz wszelkich prac w obrębie rozdzielnicy może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód nie jest pod napięciem. Płytę należy przymocować do obudowy PLA przy użyciu dostarczonych wkrętów (zgodnie z dokumentacją producenta). Uważaj, aby nie uszkodzić powłoki ocynkowanej – wszelkie zadrapania mogą przyspieszyć korozję. Przekrój przewodów oraz dobór aparatury montowanej na płycie musi być dostosowany do prądu obciążenia zgodnie z obowiązującymi normami. Moment dokręcania elementów mocujących – według danych producenta.

FAQ

• Czy płyta pasuje do innych obudów Thalassa niż seria PLA? Płyta NSYPMM2727 została zaprojektowana specjalnie do obudów PLA o wymiarach wewnętrznych 270x270 mm. Możliwe jest użycie w innych obudowach tylko po weryfikacji kompatybilności wymiarowej i rozstawu otworów montażowych.
• Z jakiego materiału wykonana jest płyta i czy jest odporna na korozję? Płyta wykonana jest z blachy stalowej ocynkowanej ogniowo. Powłoka cynkowa zapewnia standardową odporność na korozję w suchych pomieszczeniach; w środowisku agresywnym (np. wilgoć, chemikalia) zaleca się dodatkowe zabezpieczenie.
• Jak zamontować aparaturę modułową na płycie? Standardowa aparatura modułowa (np. styczniki, wyłączniki) montowana jest na szynie TH35 mocowanej do płyty za pomocą wkrętów lub nitów. Płyta pełna nie ma fabrycznych otworów, co umożliwia dowolne rozmieszczenie szyn i komponentów – wierć otwory samodzielnie zgodnie z planem rozdzielnicy.
