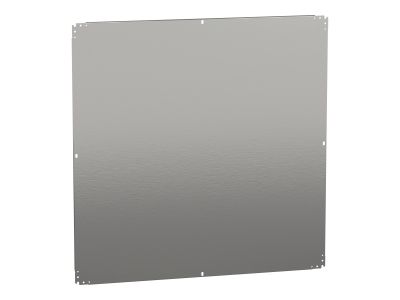

Płyta montażowa pełna ocynkowana do obudów wiszących 1200x 1200mm Spacial | NSYMM1212 Schneider Electric

Opis i Kluczowe Cechy

Płyta montażowa pełna ocynkowana o wymiarach 1200x1200 mm (symbol NSYMM1212) to akcesorium montażowe z gamy Spacial, przeznaczone do obudów wiszących. Wykonana ze stali ocynkowanej zapewnia solidną podstawę do instalacji aparatury elektrycznej i automatyki. Uniwersalny system mocowania pozwala na szybki i precyzyjny montaż w obudowach serii Spacial CRN, Spacial S3D, Spacial S3X oraz Thalassa PLM.

• Pełna konstrukcja ocynkowana: odporna na korozję, co gwarantuje długą żywotność w środowiskach przemysłowych i zapewnia stabilne podłoże montażowe.
• Wymiary 1200x1200 mm: duża powierzchnia robocza umożliwia rozmieszczenie większej liczby urządzeń modułowych, styczników, przekaźników oraz rozdzielni na jednej płycie.
• Uniwersalne mocowanie – bezpośrednie na podkładkach lub ślizg krokowy: elastyczność instalacji w różnych typach obudów wiszących Spacial bez konieczności dodatkowych adapterów.
• Kompatybilność gam: przeznaczony do obudów Spacial CRN, S3D, S3X oraz Thalassa PLM – jedno rozwiązanie dla kilku serii obudów.
• W zestawie 1 sztuka: gotowa do natychmiastowego montażu, zmniejsza liczbę komponentów wymaganych do przygotowania rozdzielnicy.

Zgodność z Normami

Płyta montażowa NSYMM1212 została zaprojektowana zgodnie z wymaganiami norm europejskich oraz standardami jakości producenta. Produkt posiada certyfikację CE, potwierdzającą zgodność z obowiązującymi dyrektywami Unii Europejskiej. Konstrukcja i materiał gwarantują bezpieczeństwo użytkowania w typowych warunkach pracy obudów wiszących.

Zastosowanie

Płyta montażowa pełna stanowi element wyposażenia montażowego w rozdzielnicach wiszących. Umożliwia sztywne i bezpieczne zamocowanie aparatury elektrycznej, sterowniczej oraz automatyki przemysłowej.

• Montowanie styczników, przekaźników i wyłączników w obudowach Spacial CRN i S3D.
• Instalacja szyn DIN, listew zaciskowych oraz modułów sterujących wewnątrz obudów wiszących.
• Uniwersalne podłoże do rozmieszczenia osprzętu w rozdzielnicach przemysłowych i komercyjnych (serie S3X, Thalassa PLM).
• Przygotowanie zaplecza technicznego dla systemów automatyki budynkowej i sterowania procesami.

Wskazówki Montażowe

Montaż płyty montażowej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z zasadami bezpieczeństwa oraz dokumentacją techniczną obudowy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Płytę mocuj bezpośrednio na podkładkach dystansowych lub za pomocą ślizgu krokowego – sposób mocowania dobierz do specyfiki obudowy. Używaj śrub i podkładek o odpowiedniej wytrzymałości, a moment dokręcania stosuj zgodnie z zaleceniami producenta obudowy. Upewnij się, że płyta jest wypoziomowana i sztywno zamocowana, aby uniknąć naprężeń mechanicznych na aparaturze.

FAQ

• Jakie są wymiary płyty montażowej NSYMM1212? Wymiary wynoszą 1200 x 1200 mm (szerokość x wysokość). Jest to płyta pełna wykonana ze stali ocynkowanej.
• Do jakich obudów pasuje ta płyta? Jest kompatybilna z obudowami serii Spacial CRN, Spacial S3D, Spacial S3X oraz Thalassa PLM. Przeznaczona do obudów wiszących.
• Czy płyta posiada otwory montażowe czy wymaga samodzielnego wiercenia? Płyta jest pełna, bez wstępnych otworów – należy samodzielnie nawiercić punkty mocujące zgodnie z projektem rozdzielnicy. Materiał ocynkowany umożliwia łatwą obróbkę.
