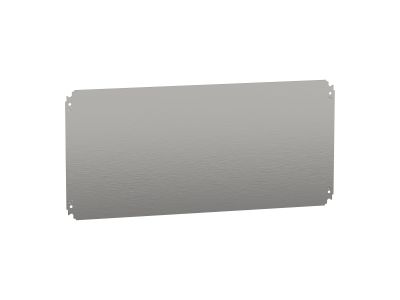

Płyta montażowa pełna 400x800mm | NSYMM48 Schneider Electric

Opis i Kluczowe Cechy

Płyta montażowa pełna oznaczona symbolem NSYMM48 o wymiarach 400x800 mm stanowi uniwersalną powierzchnię do instalacji aparatury modułowej w szafach sterowniczych i rozdzielnicach. Pełna konstrukcja (bez fabrycznych perforacji) umożliwia samodzielne wiercenie otworów dokładnie pod planowany rozstaw szyn DIN, styczników, wyłączników i innych komponentów. To praktyczne rozwiązanie dla instalatorów, którzy potrzebują elastyczności przy aranżacji wnętrza obudowy.

• Wymiary 400x800 mm: dopasowana do standardowych szaf o wysokości 800 mm – pozwala efektywnie wykorzystać dostępną przestrzeń montażową.
• Pełna płyta (bez otworów): daje swobodę w rozmieszczeniu uchwytów montażowych, szyn TH35 i aparatury – nie jesteś ograniczony sztywnym wzorem perforacji.
• Uniwersalny symbol NSYMM48: pasuje do obudów serii NSY (np. Spacial S3D, Thalassa PLM) – kompatybilność z szeroką gamą szaf metalowych i izolacyjnych.
• Solidna konstrukcja: zapewnia stabilne podparcie dla ciężkich modułów, styczników i wyłączników w rozdzielnicach głównych i podrzędnych.
• Łatwa obróbka: materiał płyty umożliwia precyzyjne wiercenie, gwintowanie i wycinanie otworów pod kanały kablowe czy dławice – pełna personalizacja pod indywidualny projekt.

Zgodność z Normami

Płyta montażowa NSYMM48 spełnia wymagania dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej (certyfikat CE). Jej konstrukcja odpowiada standardom stosowanym w europejskich rozdzielnicach i szafach sterowniczych. Przed montażem należy upewnić się, że cały układ jest zgodny z obowiązującymi przepisami lokalnymi (np. normą PN-IEC 60364).

Zastosowanie

Płyta montażowa pełna NSYMM48 jest przeznaczona do wewnętrznej zabudowy szaf i obudów w instalacjach przemysłowych, komercyjnych i mieszkaniowych. Sprawdza się wszędzie tam, gdzie wymagana jest solidna, wymienna powierzchnia do mocowania aparatury.

• Montaż szyn DIN (TH35) z przyciskami, przełącznikami, stycznikami i wyłącznikami nadmiarowymi w rozdzielnicach głównych.
• Tworzenie rozdzielnic podrzędnych w biurach, halach produkcyjnych i magazynach – możliwość dowolnego rozmieszczania aparatury.
• Instalacja przekaźników, zasilaczy, listew zaciskowych i sterowników PLC w szafach sterowniczych linii technologicznych.
• Modernizacja istniejących rozdzielnic – wymiana starej płyty perforowanej na pełną umożliwia zmianę konfiguracji aparatów.

Wskazówki Montażowe

Montaż płyty montażowej oraz wszelkich prac wewnątrz obudowy może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Płytę mocuj do obudowy za pomocą wkrętów/śrub odpowiednich do materiału szafy (np. stal nierdzewna). Przekrój przewodów ochronnych i roboczych dobierz zgodnie z obciążalnością prądową projektowanych obwodów. Jeśli wiercisz dodatkowe otwory, usuń opiłki i zachowaj czystość wnętrza rozdzielnicy. Pamiętaj o minimalnych odstępach izolacyjnych między elementami przewodzącymi – kieruj się dokumentacją techniczną użytych aparatów.

FAQ

• Czy płyta NSYMM48 jest perforowana? Nie, jest to płyta pełna. Brak fabrycznych otworów umożliwia samodzielne wiercenie dokładnie pod planowany układ aparatury i szyn DIN.
• Z jakiego materiału wykonana jest płyta? Producent nie podaje konkretnego materiału w dostępnych danych. Płyty montażowe w tej klasie wykonuje się najczęściej ze stali ocynkowanej lub malowanej proszkowo – w celu potwierdzenia składu zalecamy sprawdzenie karty katalogowej producenta.
• Jakie maksymalne obciążenie mechaniczne wytrzymuje płyta? Informacja o nośności nie jest zawarta w danych produktu. Przy montażu ciężkich aparatów (np. styczników mocy) należy uwzględnić wytrzymałość samej płyty oraz punktów mocowania do obudowy.
