Płyta montażowa pełna 400x400mm (WxG) wykonana z arkusza stali galwalniczej, S3D, Thalassa | NSYMM44 Schneider Electric

Opis i Kluczowe Cechy

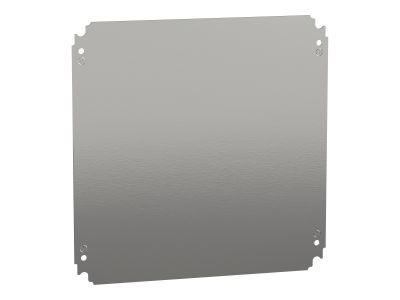

Płyta montażowa pełna o wymiarach nominalnych 400x400 mm (wysokość x szerokość) to kluczowy element wyposażenia szaf sterowniczych i obudów przemysłowych z serii Spacial S3D oraz Thalassa. Produkt o numerze katalogowym NSYMM44 został wykonany z wysokiej jakości arkusza stali galwalniczej, co gwarantuje wyjątkową odporność na korozję oraz uszkodzenia mechaniczne. Dzięki zastosowaniu powłoki galwanicznej, płyta charakteryzuje się doskonałą przewodnością elektryczną, co ułatwia skuteczne uziemienie zamontowanych na niej komponentów bez konieczności usuwania warstwy lakieru w punktach styku.

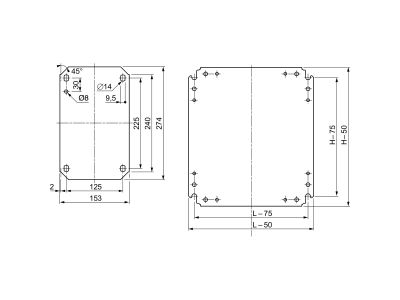

• Wymiary rzeczywiste: Wysokość 350 mm oraz szerokość 350 mm, idealnie dopasowane do przestrzeni roboczej obudów o wymiarach zewnętrznych 400x400 mm.
• Materiał: Stal galwalnicza o wysokiej wytrzymałości, zapewniająca sztywność konstrukcji nawet przy dużym obciążeniu aparaturą.
• Nośność: Konstrukcja pozwala na bezpieczny montaż ciężkich podzespołów, takich jak styczniki, zasilacze czy sterowniki PLC, przy zachowaniu stabilności mechanicznej.
• Uniwersalność: Pełna powierzchnia płyty umożliwia dowolne rozmieszczenie elementów i swobodne wiercenie otworów pod korytka grzebieniowe lub szyny DIN.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi standardami Schneider Electric, co zapewnia pełną kompatybilność z systemami obudów Spacial i Thalassa. Płyta spełnia wymagania dotyczące bezpieczeństwa mechanicznego w instalacjach niskiego napięcia. Wykorzystanie stali galwalniczej jest zgodne z normami dotyczącymi ochrony przed korozją w środowiskach przemysłowych, co przekłada się na długowieczność całej rozdzielnicy.

Zastosowanie

Płyta montażowa NSYMM44 znajduje szerokie zastosowanie w prefabrykacji rozdzielnic elektrycznych oraz szaf automatyki. Jest dedykowana do:

• Montażu aparatury modułowej i przemysłowej w obudowach ściennych Spacial S3D.
• Instalacji systemów sterowania w obudowach poliestrowych Thalassa PLM.
• Tworzenia baz montażowych dla układów zasilania, gdzie wymagana jest solidna podstawa mechaniczna.
• Zastosowań w trudnych warunkach przemysłowych, gdzie wilgoć lub opary mogłyby negatywnie wpływać na standardowe płyty lakierowane.

Wskazówki Montażowe

Instalacja płyty wewnątrz obudowy jest intuicyjna i szybka dzięki dedykowanym punktom mocującym w szafach Schneider Electric. Podczas montażu zaleca się:

• Wykorzystanie standardowych kołków dystansowych dostarczanych wraz z obudową, co zapewnia odpowiedni odstęp od tylnej ściany szafy.
• Planowanie rozmieszczenia komponentów z uwzględnieniem promieni gięcia przewodów oraz optymalnego przepływu powietrza chłodzącego.
• Stosowanie wkrętów samowiercących lub nitonakrętek w celu trwałego osadzenia szyn DIN (TS35) oraz korytek kablowych.
• Pamiętanie o podłączeniu przewodu ochronnego (PE) do dedykowanego punktu uziemienia na płycie, aby zapewnić ciągłość ochrony przeciwporażeniowej.

FAQ

• Czy płyta pasuje do obudów innych producentów? Płyta jest zoptymalizowana pod wymiary szaf Schneider Electric (S3D, Thalassa), jednak ze względu na standardowe wymiary 400x400 mm może być adaptowana do innych obudów po uprzednim sprawdzeniu rozstawu punktów montażowych.
• Czy stal galwalnicza wymaga malowania? Nie, stal galwalnicza posiada fabryczną warstwę ochronną, która doskonale zabezpiecza przed korozją i nie wymaga dodatkowego lakierowania.
• Jakie jest maksymalne obciążenie płyty? Dopuszczalne obciążenie zależy od sposobu montażu w szafie, jednak płyty z serii NSYMM są projektowane z myślą o standardowych, ciężkich komponentach automatyki przemysłowej.
