Płyta montażowa pełna 150x800mm (WxS), XME0608M | 285690 Eaton

Alternatywny kod produktu: XME0608M

Opis i Kluczowe Cechy

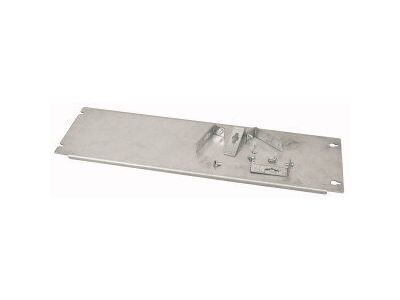

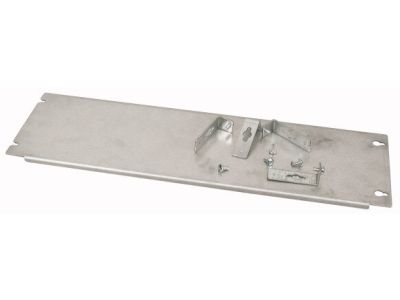

Płyta montażowa pełna XME0608M (nr kat. 285690) to oryginalne akcesorium przeznaczone do rozdzielnic nn Eaton xEnergy Main NN. Wymiary płyty: wysokość 150 mm x szerokość 800 mm, co pozwala na elastyczne rozmieszczenie aparatury modułowej i zacisków w obrębie szafy. Płyta dostarczana jest w komplecie z zestawem montażowym, co skraca czas instalacji i eliminuje potrzebę zamawiania dodatkowych elementów.

• Wymiary 150 x 800 mm: kompaktowa wysokość przy dużej szerokości roboczej – umożliwia montaż wielu urządzeń w jednym rzędzie w rozdzielnicach o ograniczonej przestrzeni pionowej.
• Konstrukcja pełna (bez otworów): daje swobodę wiercenia i gwintowania dokładnie tam, gdzie wymaga tego projekt – idealna do niestandardowych układów aparatury.
• Przeznaczona do Eaton xEnergy Main NN: gwarantowana zgodność wymiarowa i mechaniczna z obudowami tej serii – bez ryzyka niedopasowania podczas montażu.
• Zestaw montażowy w komplecie: wszystkie niezbędne elementy mocujące znajdują się w opakowaniu – instalator nie musi ich osobno dobierać ani dokupować.
• Pionowa orientacja pracy: optymalne odprowadzanie ciepła od zamontowanej aparatury dzięki naturalnej konwekcji w szafie rozdzielczej.

Zgodność z Normami

Płyta montażowa XME0608M jest oryginalnym komponentem systemu Eaton xEnergy Main NN i podlega tym samym wymaganiom jakościowym oraz certyfikacji CE, jakie obowiązują dla całej serii rozdzielnic niskiego napięcia. Produkt został zaprojektowany zgodnie z europejskimi standardami konstrukcji obudów rozdzielczych.

Zastosowanie

Płyta montażowa pełna XME0608M znajduje zastosowanie wszędzie tam, gdzie konieczne jest stabilne i uporządkowane zamocowanie aparatury wewnątrz rozdzielnicy xEnergy Main NN.

• Montaż wyłączników nadprądowych, różnicowoprądowych, styczników i przycisków w rozdzielnicach głównych nn.
• Instalacja listew zaciskowych i modułów sterowniczych w szafach sterowniczych (PLC, sterowniki swobodnie programowalne).
• Porządkowanie okablowania i oddzielanie obwodów sygnałowych od energetycznych w rozdzielnicach przemysłowych.
• Zabudowa aparatury łączeniowej i zabezpieczeniowej w budynkach użyteczności publicznej, halach produkcyjnych i infrastrukturze energetycznej.

Wskazówki Montażowe

Montaż płyty montażowej oraz wszelkich prac wewnątrz rozdzielnicy może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV lub powyżej, zgodnie z przeznaczeniem instalacji). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i zabezpiecz przed przypadkowym załączeniem. Płytę mocuj do profili nośnych szafy za pomocą dostarczonego zestawu montażowego, dokręcając elementy z siłą zgodną z dokumentacją techniczną Eaton. Po zamontowaniu płyty sprawdź jej wypoziomowanie i stabilność. Przekroje przewodów oraz dobór aparatury dobierz do spodziewanych prądów obciążenia zgodnie z normą PN-HD 60364.

FAQ

• Czy płyta XME0608M pasuje do innych rozdzielnic Eaton niż xEnergy Main NN? Płyta została zaprojektowana wyłącznie dla serii xEnergy Main NN. W innych obudowach Eaton wymiary oraz system mocowania mogą się różnić – przed zakupem zalecamy sprawdzenie kompatybilności z dokumentacją szafy.
• Czy płyta jest fabrycznie przygotowana do montażu aparatury modułowej? Płyta jest dostarczana jako pełna (bez otworów). Otwory montażowe należy wykonać we własnym zakresie zgodnie z projektem technicznym – zapewnia to maksymalną elastyczność aranżacji wnętrza rozdzielnicy.
• Jaka jest grubość blachy płyty montażowej? Producent nie podaje tej wartości w karcie katalogowej. W przypadku konieczności wiercenia należy stosować standardowe narzędzia do obróbki stali – płyta wykonana jest z materiału typowego dla obudów rozdzielczych nn.
