Płyta montażowa otworowana 250x1200mm (WxS), BPZ-MPLSASY-1200 | 114833 Eaton

Opis i Kluczowe Cechy

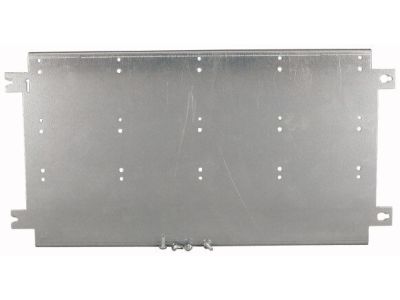

Płyta montażowa otworowana marki EATON, model BPZ-MPLSASY-1200 o wymiarach 250 mm wysokości oraz 1200 mm szerokości, stanowi fundament profesjonalnej zabudowy aparatury modułowej i przemysłowej w nowoczesnych systemach rozdzielczych. Wykonana z wysokiej jakości stali, zapewnia wyjątkową sztywność mechaniczną, co jest kluczowe przy montażu cięższych komponentów automatyki. Perforowana struktura płyty (otworowanie) znacząco skraca czas prefabrykacji, eliminując konieczność uciążliwego wiercenia otworów pod korytka grzebieniowe, szyny DIN czy wsporniki izolacyjne. Dzięki precyzyjnemu wykonaniu, produkt gwarantuje pełną powtarzalność montażową, co jest niezbędne w seryjnej produkcji szaf sterowniczych.

• Wymiary systemowe: Szerokość 1200 mm pozwala na optymalne zagospodarowanie przestrzeni w szerokich polach rozdzielnic.
• Uniwersalność: Specjalna konstrukcja umożliwia montaż na ramie montażowej Profi+ oraz systemach XVTL-BP-F, a także bezpośrednio na profilach pionowych XVTL-VP.
• Trwałość: Powierzchnia zabezpieczona antykorozyjnie, co zapewnia długowieczność eksploatacji w trudnych warunkach przemysłowych.
• Efektywność: System otworowania ułatwia cyrkulację powietrza za aparatami, co wspomaga odprowadzanie ciepła z wnętrza obudowy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi osprzętu do rozdzielnic i sterownic niskiego napięcia. Płyta BPZ-MPLSASY-1200 spełnia wymagania normy PN-EN 62208, co definiuje ją jako bezpieczny i niezawodny element pustych obudów do rozdzielnic i sterownic. Zastosowanie oryginalnych akcesoriów EATON pozwala na zachowanie pełnej certyfikacji systemu rozdzielczego zgodnie z normą IEC/EN 61439, co jest kluczowe dla bezpieczeństwa pożarowego i elektrycznego całego obiektu.

Zastosowanie

Płyta montażowa BPZ-MPLSASY-1200 znajduje szerokie zastosowanie w profesjonalnej elektroenergetyce i automatyce przemysłowej. Jest dedykowana do:

• Budowy rozdzielnic głównych i oddziałowych w systemie Profi+.
• Montażu aparatury w szafach wolnostojących serii XVTL.
• Tworzenia stabilnych platform pod sterowniki PLC, falowniki oraz styczniki o większych gabarytach.
• Organizacji okablowania wewnątrz szaf dzięki możliwości łatwego przykręcenia uchwytów kablowych i korytek.

Wskazówki Montażowe

Podczas instalacji płyty BPZ-MPLSASY-1200 należy zwrócić uwagę na następujące aspekty techniczne:

• Dobór wsporników: Należy upewnić się, że używane są dedykowane elementy mocujące EATON, które zapewniają odpowiedni dystans od pleców obudowy.
• Moment dokręcania: Śruby mocujące płytę do ramy montażowej powinny być dokręcone z momentem zalecanym przez producenta, aby uniknąć odkształceń i zapewnić ciągłość elektryczną (uziemienie).
• Planowanie układu: Przed przykręceniem płyty warto rozplanować rozmieszczenie aparatów, wykorzystując fabryczne otworowanie do pozycjonowania szyn TS35.
• Uziemienie: Płyta montażowa powinna być połączona z głównym zaciskiem ochronnym (PE) obudowy za pomocą elastycznej linki miedzianej o odpowiednim przekroju.

FAQ

1. Czy płyta pasuje do szaf innych producentów?
Płyta jest zoptymalizowana pod systemy EATON Profi+ oraz XVTL. Montaż w obudowach innych marek może wymagać dodatkowych adapterów lub modyfikacji, co nie jest zalecane ze względu na utratę certyfikacji systemowej.

2. Czy zestaw zawiera śruby montażowe?
Standardowo płyty montażowe EATON dostarczane są z podstawowymi elementami mocującymi, jednak zaleca się sprawdzenie specyfikacji konkretnej partii lub dokupienie dedykowanych zestawów montażowych BPZ-MSL.

3. Jaka jest maksymalna nośność płyty?
Nośność zależy od sposobu zamocowania płyty w ramie. Przy standardowym montażu na czterech punktach, płyta jest przystosowana do przenoszenia obciążeń typowych dla ciężkiej aparatury modułowej i przemysłowej stosowanej w systemach XVTL.
