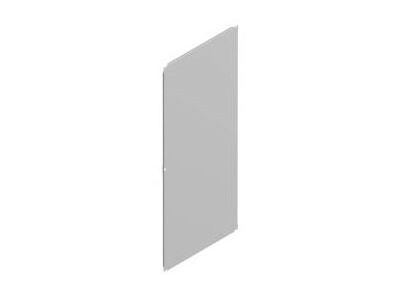

Płyta montażowa o wysokości 13 (1950) i szerokości 1 (250) PM-G 1-13 | 001337970 Eti

Alternatywny kod produktu: PM-G 1-13

Opis i Kluczowe Cechy

Płyta montażowa PM-G 1-13 (indeks 001337970) to element konstrukcyjny przeznaczony do montażu aparatury modułowej w rozdzielnicach i szafach sterowniczych. Oferuje wysokość 13 modułów (1950 mm) przy szerokości 1 modułu (250 mm), co pozwala na efektywne zagospodarowanie przestrzeni wewnątrz obudowy. Dzięki uniwersalnym wymiarom pasuje do standardowych rozdzielnic zgodnych z profilem szyny TH35.

• Wysokość 13 modułów (1950 mm): Umożliwia zabudowę dużej liczby aparatów modułowych w jednym rzędzie, maksymalizując wykorzystanie dostępnej przestrzeni w rozdzielnicy.
• Szerokość 1 modułu (250 mm): Idealna do kompaktowych obudów, gdzie każdy milimetr jest na wagę – pozwala zachować porządek montażowy i ułatwia prowadzenie przewodów.
• Konstrukcja przystosowana do szyny DIN TH35: Szybki i pewny montaż bez dodatkowych narzędzi – standard w branży elektroinstalacyjnej.
• Uniwersalne zastosowanie: Kompatybilna z wszystkimi typowymi aparatami modułowymi (wyłączniki, styczniki, przyciski, przełączniki), co ułatwia rozbudowę i modernizację instalacji.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami europejskich norm dotyczących montażu aparatury modułowej. Płyta PM-G 1-13 jest zgodna z profilem szyny DIN 35 mm (TH35) i posiada oznaczenie CE, potwierdzające spełnienie zasadniczych wymogów bezpieczeństwa obowiązujących w Unii Europejskiej.

Zastosowanie

Płyta montażowa PM-G 1-13 znajduje zastosowanie wszędzie tam, gdzie potrzebne jest stabilne i uporządkowane mocowanie aparatury modułowej. Sprawdzi się zarówno w nowych instalacjach, jak i przy modernizacji istniejących rozdzielnic.

• Montaż wyłączników nadprądowych, różnicowoprądowych i styczników w rozdzielnicach budynkowych.
• Instalacja sterowników programowalnych (PLC) i przekaźników w szafach automatyki przemysłowej.
• Organizacja aparatury w tablicach rozdzielczych warsztatów, magazynów i obiektów użyteczności publicznej.
• Budowa systemów sygnalizacyjnych i sterowania oświetleniem w inteligentnych budynkach.

Wskazówki Montażowe

Montaż płyty montażowej PM-G 1-13 powinien być wykonany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP i doświadczenie w pracach elektroinstalacyjnych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie, w którym będzie osadzona rozdzielnica. Płytę należy mocować na szynie DIN TH35 w obudowie zgodnie z instrukcją producenta. W przypadku obciążenia mechanicznego (np. duża liczba ciężkich aparatów) zaleca się dodatkowe podparcie płyty od spodu. Przekroje przewodów oraz momenty dokręcania zacisków aparatów należy dobierać zgodnie z dokumentacją techniczną konkretnych urządzeń.

FAQ

• Czy płyta montażowa PM-G 1-13 jest dedykowana tylko do konkretnych obudów? Płyta ma wymiary 1950 mm wysokości i 250 mm szerokości, co odpowiada standardowemu modułowi 1 (250 mm). Pasuje do obudów przystosowanych do montażu aparatury modułowej na szynie TH35. Przed montażem warto sprawdzić wymiary wewnętrzne obudowy.
• Jaki jest materiał płyty? Dostępne dane nie precyzują materiału. W typowych rozwiązaniach płyty montażowe wykonane są z blachy stalowej ocynkowanej lub aluminiowej. Szczegółowe informacje należy uzyskać z dokumentacji technicznej producenta lub karty katalogowej.
• Czy płyta PM-G 1-13 wymaga podłączenia elektrycznego? Nie. Jest to element konstrukcyjny, który nie przewodzi prądu i nie wymaga żadnego podłączenia elektrycznego. Służy wyłącznie do mechanicznego mocowania aparatów modułowych.
