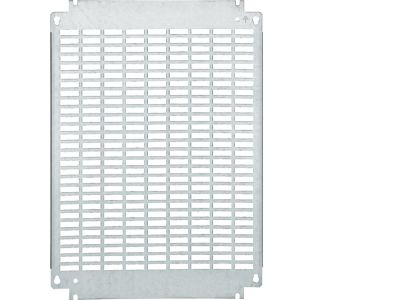

Płyta montażowa metalowa (perforowana) 600x800mm, Orion+ system C | FL479A Hager

Opis i Kluczowe Cechy

Płyta montażowa metalowa perforowana FL479A o wymiarach 600 x 800 mm stanowi dedykowane wyposażenie szaf rozdzielczych Orion+ system C. Wykonana ze stali, oferuje sztywną i trwałą podstawę do mocowania aparatury modułowej. Powierzchnia perforowana ułatwia odprowadzanie ciepła oraz elastyczne prowadzenie przewodów, co przyspiesza prace instalacyjne i poprawia organizację wnętrza rozdzielnicy.

• Wymiary 600 x 800 mm: uniwersalny format pasujący do standardowych obudów Orion+ system C, umożliwiający montaż różnorodnych urządzeń elektrycznych w jednej szafie.
• Konstrukcja metalowa (stal): wytrzymała i odporna na odkształcenia, zapewnia stabilne mocowanie nawet przy większej liczbie aparatów.
• Powierzchnia perforowana: wspomaga naturalną cyrkulację powietrza wewnątrz rozdzielnicy oraz umożliwia szybkie mocowanie opasek kablowych i zacisków bez konieczności wiercenia dodatkowych otworów.
• Kompatybilność z systemem Orion+ C: gwarantuje idealne dopasowanie do szaf tej serii, co skraca czas montażu i eliminuje potrzebę przeróbek.
• Ocynkowana/pomalowana powłoka antykorozyjna (domyślnie): chroni płytę przed rdzą i wydłuża jej żywotność w warunkach normalnej pracy rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Jako element konstrukcyjny szaf rozdzielczych przeznaczony jest do stosowania w instalacjach zgodnych z normami IEC/EN 61439 (niskonapięciowe zestawy rozdzielcze i sterownicze).

Zastosowanie

Płyta montażowa FL479A znajduje zastosowanie wszędzie tam, gdzie potrzebna jest solidna, perforowana powierzchnia do instalacji aparatury modułowej w szafach Orion+ system C.

• Montaż styczników, wyłączników nadprądowych i różnicowoprądowych wewnątrz rozdzielnic głównych i podrozdzielnic.
• Mocowanie przekaźników, przycisków sterowniczych i modułów automatyki w szafach sterowniczych.
• Prowadzenie i organizacja przewodów za pomocą opasek kablowych przez perforowane otwory – ułatwia serwis i rozbudowę instalacji.
• Wykorzystanie w rozdzielnicach mieszkaniowych i przemysłowych, gdzie wymagana jest elastyczność w rozmieszczeniu aparatury.

Wskazówki Montażowe

Montaż płyty oraz wszelkie prace wewnątrz rozdzielnicy może wykonywać wyłącznie osoba z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz zasilanie całej szafy. Płytę mocuje się do profilu szafy za pomocą dostarczonych śrub (zgodnie z instrukcją producenta). Przy doborze przekroju przewodów należy kierować się obciążalnością prądową wynikającą z projektu instalacji. Dokręcanie elementów należy prowadzić z momentem podanym w dokumentacji technicznej szafy.

FAQ

• Czy płyta ma gotowe otwory montażowe pod aparaturę? Płyta posiada perforację na całej powierzchni, co umożliwia elastyczne mocowanie aparatów za pomocą wkrętów lub zacisków bez konieczności wiercenia dodatkowych otworów.
• Jaki jest stopień ochrony płyty? Płyta montażowa jest elementem wewnętrznym szafy rozdzielczej – stopień ochrony całej szafy (np. IP40, IP65) zależy od obudowy. Sama płyta nie posiada deklarowanego stopnia IP, ponieważ montowana jest wewnątrz.
• Czy płyta nadaje się do montażu urządzeń o dużej wadze? Płyta została zaprojektowana do typowej aparatury modułowej. W przypadku montażu ciężkich transformatorów lub zasilaczy należy sprawdzić dopuszczalne obciążenie w dokumentacji technicznej szafy Orion+ system C.
