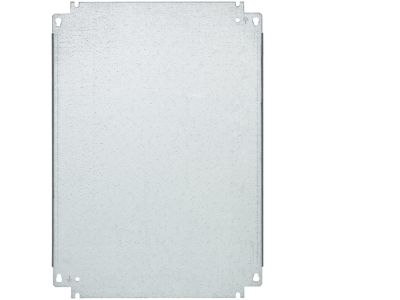

Płyta montażowa metalowa, 600x1250mm, Orion+ system C | FL418A Hager

Opis i Kluczowe Cechy

Płyta montażowa metalowa FL418A to element wyposażenia obudowy dedykowany do systemu Orion+ firmy Hager. O wymiarach 600x1250mm stanowi stabilną i wytrzymałą powierzchnię do montażu aparatury modułowej, takiej jak przyciski, przełączniki, wyłączniki czy styczniki. Jej metalowa konstrukcja zapewnia sztywność i odporność mechaniczną, co przekłada się na bezpieczne i trwałe osadzenie osprzętu w rozdzielnicy.

• Wymiary 600x1250mm: Duża powierzchnia robocza umożliwia swobodne rozmieszczenie wielu modułów aparatury, ułatwiając organizację okablowania i późniejszy dostęp serwisowy.
• Metalowa konstrukcja: Gwarantuje stabilność i odporność na odkształcenia podczas montażu oraz eksploatacji, co zapobiega luzowaniu się aparatury.
• Dedykowana do systemu Orion+: Idealnie dopasowana do obudów Orion+, co skraca czas instalacji i zapewnia kompatybilność mechaniczną.
• Uniwersalność montażu: Umożliwia mocowanie aparatury o różnych szerokościach modułu (np. 17,5 mm, 35 mm) przy użyciu standardowych szyn TH35 lub bezpośrednio.
• Oszczędność czasu: Gotowa płyta eliminuje konieczność wykonywania własnych otworów i dopasowywania – wystarczy umieścić ją w obudowie i zamontować aparaturę.

Zgodność z Normami

Płyta montażowa FL418A jest elementem systemu Orion+ i podlega ogólnym wymaganiom norm europejskich dotyczących wyposażenia rozdzielnic. Produkt posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej. Ze względu na charakter elementu konstrukcyjnego, nie są określone szczegółowe numery norm dla samej płyty.

Zastosowanie

Metalowa płyta montażowa FL418A znajduje zastosowanie w budowie rozdzielnic elektrycznych, sterowniczych oraz szaf automatyki w systemie Orion+. Służy jako podstawa do instalacji aparatury modułowej.

• Montaż styczników, przekaźników i wyłączników silnikowych w rozdzielnicach przemysłowych.
• Instalacja przycisków sterowniczych i przełączników w szafach sterowniczych.
• Mocowanie aparatury zabezpieczającej (wyłączniki nadprądowe, różnicowoprądowe) w rozdzielnicach budynkowych.
• Budowa systemów automatyki budynkowej z wykorzystaniem modułów sterujących (np. PLC, zasilacze, regulatory).

Wskazówki Montażowe

Montaż płyty montażowej oraz instalacja aparatury mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Płytę mocuje się w obudowie Orion+ za pomocą przewidzianych przez producenta śrub i otworów. Podczas dokręcania należy stosować momenty zgodne z dokumentacją obudowy. Przekroje przewodów przyłączanych do aparatury muszą być dobrane do prądu obciążenia zgodnie z obowiązującymi normami. Po zamontowaniu płyty można na niej instalować szyny TH35 i aparaturę modułową.

FAQ

• Czy płyta montażowa FL418A jest przeznaczona wyłącznie do systemu Orion+? Tak, płyta została zaprojektowana specjalnie do obudów Orion+ – jej wymiary i otwory montażowe są zoptymalizowane pod ten system. Może być jednak również stosowana w innych obudowach o odpowiednich mocowaniach, pod warunkiem zachowania kompatybilności mechanicznej.
• Jaki stopień ochrony (IP) ma płyta montażowa? Sama płyta jako element konstrukcyjny nie posiada określonego stopnia ochrony IP. Stopień ochrony całej rozdzielnicy zależy od obudowy, w której płyta jest montowana. Należy stosować obudowy o odpowiednim IP zabezpieczające przed warunkami środowiskowymi.
• Czy płyta jest podświetlana lub wyposażona w elementy elektryczne? Nie, płyta FL418A to wyłącznie element mechaniczny (metalowa blacha). Nie zawiera żadnych elementów elektrycznych ani podświetlenia. Służy jedynie jako podstawa do montażu aparatury.
