Płyta montażowa izolacyjna, 600x800mm, Orion+ system C | FL429A Hager

Opis i Kluczowe Cechy

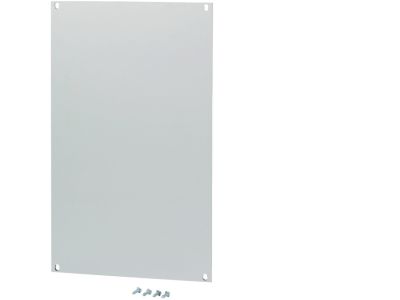

Płyta montażowa izolacyjna FL429A o wymiarach 600x800 mm przeznaczona jest do systemu Orion+ C. Wykonana z materiału izolacyjnego zapewnia bezpieczne oddzielenie elektryczne montowanych urządzeń od obudowy, co minimalizuje ryzyko zwarć i porażeń. Duża powierzchnia 600x800 mm umożliwia wygodne rozmieszczenie aparatury modułowej, przekaźników, styczników i innych elementów sterowniczych.

• Wymiary 600x800 mm: przestronna powierzchnia robocza pozwala na elastyczne rozmieszczenie nawet kilkudziesięciu modułów aparatury bez konieczności stosowania dodatkowych łączników.
• Materiał izolacyjny: brak przewodzenia elektrycznego zwiększa bezpieczeństwo obsługi i chroni przed przypadkowym zwarciem z metalową obudową.
• System Orion+ C: płyta jest w pełni kompatybilna z obudowami i akcesoriami serii Orion+ C, co gwarantuje szybki i stabilny montaż bez konieczności obróbki mechanicznej.
• Uniwersalne otwory montażowe: fabrycznie przygotowane otwory ułatwiają mocowanie płyty wewnątrz obudowy; możliwe jest także bezpośrednie przykręcenie do szyn TH lub tylnej ściany.
• Wytrzymałość mechaniczna: sztywna konstrukcja płyty zapobiega odkształceniom podczas dokręcania elementów montażowych i obciążeń cięższą aparaturą.

Zgodność z Normami

Płyta montażowa FL429A została zaprojektowana zgodnie z wymaganiami europejskich norm dla materiałów izolacyjnych stosowanych w rozdzielnicach elektrycznych. Posiada oznaczenie CE i jest przeznaczona do montażu w systemach Orion+ C. Szczegółowe normy dotyczące konkretnych zastosowań należy sprawdzić w dokumentacji technicznej obudowy.

Zastosowanie

Dzięki izolacyjnym właściwościom i dużym wymiarom płyta FL429A sprawdza się w wielu aplikacjach przemysłowych i budynkowych, gdzie wymagana jest bezpieczna przestrzeń montażowa dla aparatury elektrycznej.

• Montaż aparatury modułowej (wyłączniki, styczniki, przekaźniki) w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie układów sterowania i automatyki w szafach sterowniczych – miejsce dla listew zaciskowych, sterowników PLC i zasilaczy.
• Modernizacja istniejących rozdzielnic – zastąpienie metalowych płyt izolacyjnymi w celu poprawy bezpieczeństwa.
• Stacje ładowania pojazdów elektrycznych, gdzie wymagana jest izolacja galwaniczna między obwodami a obudową.

Wskazówki Montażowe

Montaż płyty może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania obwodu. Płytę mocuje się do obudowy systemu Orion+ C za pomocą dostarczonych elementów montażowych – zaleca się użycie momentu dokręcania podanego w instrukcji producenta obudowy. Przekrój przewodów oraz sposób uziemienia należy dobrać zgodnie z projektem instalacji i obowiązującymi normami. Po zamontowaniu płyty i aparatury wykonać pomiary izolacji.

FAQ

• Z jakiego materiału wykonana jest płyta FL429A? Płyta jest wykonana z materiału izolacyjnego (żywica termoutwardzalna lub podobny) o wysokiej wytrzymałości dielektrycznej. Dokładny typ materiału podany jest w karcie katalogowej producenta.
• Czy płyta pasuje do innych systemów obudów niż Orion+ C? Płyta została zaprojektowana specjalnie dla systemu Orion+ C. W innych obudowach może być konieczne wiercenie dodatkowych otworów; zalecamy konsultację z producentem.
• Jakie maksymalne obciążenie mechaniczne wytrzymuje płyta? W danych wejściowych nie podano konkretnej wartości obciążenia. Ze względu na sztywną konstrukcję płyta jest przystosowana do typowej aparatury modułowej – dla cięższych elementów (np. transformatory) zaleca się dodatkowe wsparcie montażowe.
