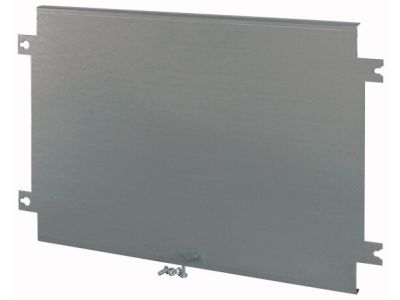

Płyta montażowa do rozdzielnic 300x600mm (WxS), BPZ-MPL300-600 | 114813 Eaton

Opis i Kluczowe Cechy

Płyta montażowa EATON o numerze katalogowym 114813 (model BPZ-MPL300-600) to kluczowy element konstrukcyjny przeznaczony do profesjonalnych systemów rozdzielnic niskiego napięcia. Produkt charakteryzuje się wymiarami znamionowymi 300 mm wysokości oraz 600 mm szerokości, co zapewnia optymalną przestrzeń do rozmieszczenia aparatury modułowej, sterowników PLC oraz innych komponentów automatyki przemysłowej. Wykonana z wysokiej jakości blachy stalowej, płyta gwarantuje wyjątkową sztywność mechaniczną, co jest niezbędne przy montażu cięższych podzespołów, takich jak wyłączniki kompaktowe czy duże styczniki.

• Wysoka kompatybilność: Produkt został zaprojektowany z myślą o pełnej integracji z ramami montażowymi systemu Profi+ oraz XVTL-BP-F.
• Elastyczność montażu: Możliwość instalacji bezpośrednio na profilu pionowym XVTL-VP pozwala na precyzyjne dopasowanie głębokości osadzenia aparatury wewnątrz obudowy.
• Trwałość: Powierzchnia płyty jest odporna na korozję, co zapewnia długowieczność instalacji nawet w wymagających warunkach przemysłowych.
• Precyzja wykonania: Fabryczne otwory i przetłoczenia ułatwiają szybki montaż i stabilne mocowanie osprzętu.

Zgodność z Normami

Płyta montażowa BPZ-MPL300-600 spełnia rygorystyczne wymagania normatywne dotyczące osprzętu do rozdzielnic i sterownic niskiego napięcia. Jest w pełni zgodna z systemowymi wytycznymi producenta EATON dla serii Profi+ oraz XVTL, co gwarantuje zachowanie ciągłości ochrony i bezpieczeństwa użytkowania zgodnie z normą PN-EN 61439. Materiał użyty do produkcji zapewnia odpowiednią przewodność dla celów ekwipotencjalizacji (uziemienia) po zastosowaniu odpowiednich akcesoriów łączących.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze elektroenergetycznym oraz automatyce budynkowej. Jest idealnym rozwiązaniem do:

• Budowy rozdzielnic głównych i podrozdzielnic w obiektach komercyjnych i przemysłowych.
• Montażu aparatury sterowniczej w systemach XVTL, gdzie wymagana jest wysoka gęstość upakowania komponentów.
• Modernizacji istniejących systemów Profi+, umożliwiając szybką rozbudowę o nowe sekcje aparatowe.
• Tworzenia niestandardowych układów sterowania wymagających stabilnego podłoża montażowego.

Wskazówki Montażowe

Podczas instalacji płyty BPZ-MPL300-600 należy zwrócić uwagę na następujące aspekty techniczne:

• Dobór wsporników: Do poprawnego zamocowania płyty na ramie Profi+ lub profilu XVTL-VP należy użyć dedykowanych śrub i uchwytów montażowych dostarczanych przez producenta.
• Pozycjonowanie: Dzięki symetrycznej konstrukcji, płyta może być montowana na różnych wysokościach ramy, co pozwala na optymalne zarządzanie trasami kablowymi.
• Uziemienie: Należy pamiętać o zapewnieniu poprawnego połączenia wyrównawczego pomiędzy płytą a konstrukcją nośną rozdzielnicy, aby zapewnić bezpieczeństwo przeciwporażeniowe.
• Obciążenie: Przy montażu ciężkich aparatów zaleca się równomierne rozłożenie masy na powierzchni płyty, aby uniknąć lokalnych odkształceń.

FAQ

1. Czy płyta BPZ-MPL300-600 pasuje do obudów innych producentów?
Płyta jest dedykowana do systemów EATON Profi+ oraz XVTL. Montaż w obudowach innych marek może wymagać dodatkowych adapterów lub modyfikacji, co nie jest zalecane ze względu na certyfikację zestawu.

2. Jakie są dokładne wymiary płyty?
Płyta jest przeznaczona do sekcji o wymiarach 300x600 mm. Rzeczywiste wymiary arkusza są precyzyjnie dopasowane do rozstawu profili montażowych w wymienionych systemach.

3. Czy produkt zawiera zestaw śrub montażowych?
Płyta montażowa jest zazwyczaj dostarczana jako osobny komponent. Elementy mocujące do ramy (śruby, nakrętki klatkowe) powinny być dobrane zgodnie z instrukcją systemu zabudowy XVTL lub Profi+.
