Płyta montażowa do rozdzielnic 200x800mm (WxS), BPZ-MPL200-800 | 114808 Eaton

Opis i Kluczowe Cechy

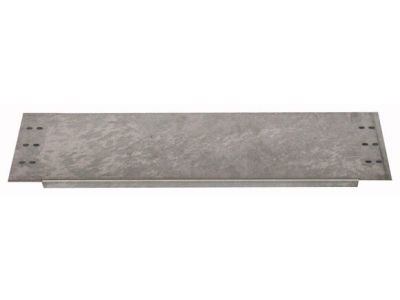

Płyta montażowa EATON o numerze katalogowym 114808 (model BPZ-MPL200-800) to kluczowy element konstrukcyjny przeznaczony do profesjonalnych systemów rozdzielnic niskiego napięcia. Produkt charakteryzuje się wymiarami znamionowymi 200 mm wysokości oraz 800 mm szerokości, co zapewnia optymalną przestrzeń do montażu aparatury modułowej, sterowników PLC oraz innych komponentów automatyki przemysłowej. Wykonana z wysokiej jakości blachy stalowej, płyta gwarantuje sztywność konstrukcyjną oraz pewne osadzenie ciężkich podzespołów, co jest niezbędne w wymagających środowiskach elektroenergetycznych.

• Wymiary: Wysokość 200 mm i szerokość 800 mm pozwalają na efektywne zagospodarowanie wnętrza szafy.
• Kompatybilność: Pełna integracja z ramami montażowymi systemu Profi+ oraz XVTL-BP-F.
• Trwałość: Odporność na obciążenia mechaniczne i stabilność wymiarowa.
• Uniwersalność: Możliwość montażu na profilach pionowych XVTL-VP.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami firmy EATON, co zapewnia pełną kompatybilność z systemami obudów spełniającymi normę PN-EN 61439. Norma ta definiuje wymagania dotyczące rozdzielnic i sterownic niskiego napięcia, gwarantując bezpieczeństwo użytkowania, odpowiednią wytrzymałość dielektryczną oraz odporność na korozję. Wykorzystanie oryginalnych akcesoriów EATON pozwala na zachowanie certyfikacji całego zestawu rozdzielczego.

Zastosowanie

Płyta montażowa BPZ-MPL200-800 znajduje szerokie zastosowanie w prefabrykacji rozdzielnic elektrycznych oraz szaf sterowniczych. Jest idealnym rozwiązaniem dla:

• Instalacji przemysłowych: Gdzie wymagany jest montaż aparatury o większej masie.
• Systemów automatyki: Jako baza pod koryta grzebieniowe i szyny DIN.
• Rozdzielnic głównych i oddziałowych: W budownictwie komercyjnym oraz użyteczności publicznej.
• Modernizacji istniejących systemów: Dzięki kompatybilności z profilami XVTL-VP i ramami Profi+.

Wskazówki Montażowe

Instalacja płyty montażowej powinna odbywać się z wykorzystaniem dedykowanych elementów mocujących dostarczanych w systemie Profi+ lub XVTL. Podczas montażu na ramie montażowej Profi+ lub XVTL-BP-F należy zwrócić uwagę na osiowe ustawienie płyty, co ułatwi późniejsze trasowanie przewodów. W przypadku montażu na profilu pionowym XVTL-VP, zaleca się użycie klucza dynamometrycznego, aby zapewnić odpowiedni moment dokręcania śrub, co zapobiega luzom mechanicznym w trakcie eksploatacji rozdzielnicy. Należy również pamiętać o zapewnieniu ciągłości elektrycznej (uziemienia) płyty zgodnie ze schematem połączeń ochronnych.

FAQ

• Czy płyta pasuje do szaf innych producentów? Płyta jest dedykowana do systemów EATON Profi+ oraz XVTL. Montaż w innych obudowach może wymagać dodatkowych adapterów lub modyfikacji, co nie jest zalecane ze względu na utratę certyfikacji.
• Z jakiego materiału wykonana jest płyta? Jest to wysokogatunkowa blacha stalowa, często ocynkowana, co zapewnia doskonałą ochronę przed korozją i ułatwia galwaniczne połączenie z systemem uziemień.
• Czy w zestawie znajdują się śruby montażowe? Standardowo płyty montażowe są elementem systemu; szczegółowe informacje o akcesoriach montażowych znajdują się w dokumentacji technicznej systemu Profi+.
