Płyta montażowa do rozdzielnic 200x600mm (WxS), BPZ-MPL200-600 | 114807 Eaton

Opis i Kluczowe Cechy

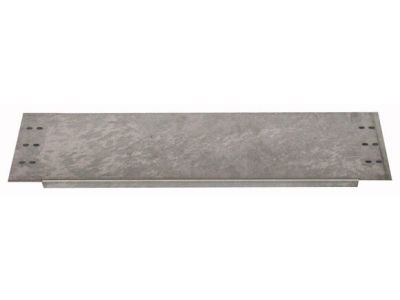

Płyta montażowa EATON o numerze katalogowym 114807 (model BPZ-MPL200-600) to kluczowy element konstrukcyjny przeznaczony do profesjonalnych systemów rozdziału energii. Produkt charakteryzuje się wymiarami znamionowymi 200 mm wysokości oraz 600 mm szerokości, co zapewnia optymalną przestrzeń do montażu aparatury modułowej, sterowników PLC czy innych komponentów automatyki przemysłowej. Wykonana z wysokiej jakości blachy stalowej, płyta gwarantuje wyjątkową sztywność mechaniczną oraz stabilność osadzenia ciężkich podzespołów. Powierzchnia płyty została zabezpieczona antykorozyjnie, co jest niezbędne w wymagających środowiskach przemysłowych. Dzięki precyzyjnemu wykonaniu, element ten idealnie wpisuje się w strukturę obudów, minimalizując czas potrzebny na prefabrykację rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami jakościowymi firmy EATON, co zapewnia pełną kompatybilność z systemami obudów niskiego napięcia. Płyta montażowa wspiera zachowanie ciągłości elektrycznej niezbędnej do prawidłowego uziemienia aparatury, co jest kluczowe dla spełnienia wymogów normy PN-EN 61439 dotyczącej rozdzielnic i sterownic niskonapięciowych. Zastosowanie oryginalnych akcesoriów EATON gwarantuje bezpieczeństwo eksploatacji oraz ułatwia proces certyfikacji gotowej rozdzielnicy przez prefabrykatora.

Zastosowanie

Płyta BPZ-MPL200-600 znajduje szerokie zastosowanie w budowie zaawansowanych systemów rozdzielczych. Jest dedykowana do montażu w:

• Ramach montażowych systemu Profi+, gdzie służy jako solidna baza pod aparaturę rozdzielczą.
• Systemach XVTL-BP-F, umożliwiając elastyczną konfigurację wnętrza szafy.
• Profilach pionowych XVTL-VP, co pozwala na warstwowe i uporządkowane rozmieszczenie komponentów.

Jest to rozwiązanie idealne dla elektroinstalatorów realizujących projekty w obiektach komercyjnych, użyteczności publicznej oraz w zakładach przemysłowych, gdzie wymagana jest wysoka niezawodność i przejrzystość instalacji.

Wskazówki Montażowe

Instalacja płyty montażowej powinna odbywać się z wykorzystaniem dedykowanych elementów mocujących dostarczanych przez producenta lub kompatybilnych z systemem Profi+. Podczas montażu należy zwrócić uwagę na:

• Prawidłowe wypoziomowanie płyty względem ramy montażowej, co ułatwia późniejsze dopasowanie maskownic i osłon.
• Zastosowanie odpowiedniego momentu dokręcania śrub mocujących, aby zapewnić trwałe połączenie mechaniczne i galwaniczne.
• Zachowanie odpowiednich odstępów izolacyjnych pomiędzy zamontowaną aparaturą a ściankami obudowy.
• Wykorzystanie otworowania płyty do stabilnego prowadzenia wiązek kablowych przy użyciu korytek grzebieniowych lub uchwytów kablowych.

FAQ

• Czy płyta pasuje do szaf innych producentów? Płyta została zaprojektowana specjalnie dla systemów EATON Profi+ oraz XVTL. Użycie jej w innych systemach może wymagać dodatkowych adapterów lub modyfikacji, co nie jest zalecane ze względu na utratę certyfikacji systemu.
• Z jakiego materiału wykonana jest płyta? Jest to wysokogatunkowa blacha stalowa, ocynkowana lub malowana proszkowo (zależnie od partii produkcyjnej), co zapewnia ochronę przed korozją i trwałość mechaniczną.
• Jakie są dokładne wymiary montażowe? Płyta dedykowana jest do sekcji o szerokości 600 mm i zajmuje 200 mm wysokości w module montażowym obudowy.
