Płyta montażowa do rozdzielnic 100x1200mm (WxS), BPZ-MPL100-1200 | 114804 Eaton

Alternatywny kod produktu: BPZ-MPL100-1200

Opis i Kluczowe Cechy

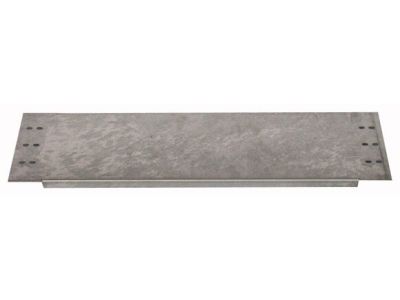

Płyta montażowa BPZ-MPL100-1200 (symbol 114804) o wymiarach 100x1200 mm (wysokość x szerokość) umożliwia stabilne i bezpieczne osadzanie aparatury modułowej oraz innych komponentów wewnątrz rozdzielnic. Produkt przeznaczony do współpracy z ramą montażową Profi+ oraz XVTL-BP-F, a także z profilem pionowym XVTL-VP, co zapewnia elastyczność przy konfiguracji rozdzielnicy.

• Wymiary 100x1200 mm: kompaktowa wysokość i odpowiednia szerokość pozwalają na montaż w standardowych rozdzielnicach bez marnowania przestrzeni.
• Kompatybilność z ramą Profi+ i XVTL-BP-F: gwarantuje łatwe i szybkie mocowanie w systemach rozdzielnic tych producentów.
• Możliwość montażu na profilu pionowym XVTL-VP: dodatkowa opcja instalacji zwiększająca uniwersalność zastosowań.
• Stalowa konstrukcja: wysoka sztywność i wytrzymałość mechaniczna zapewniają stabilne podparcie dla montowanych urządzeń.
• Uniwersalne zastosowanie: płyta nadaje się do montażu aparatury modułowej, listew zaciskowych, szyn TH35 oraz innych elementów wyposażenia rozdzielnic.

Zgodność z Normami

Płyta montażowa BPZ-MPL100-1200 została zaprojektowana zgodnie z europejskimi standardami bezpieczeństwa oraz wymogami systemów rozdzielnic. Produkt posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami. Aplikacja w rozdzielnicach powinna spełniać wymagania norm serii EN 61439 dla zestawów rozdzielczych.

Zastosowanie

Płyta montażowa BPZ-MPL100-1200 znajduje zastosowanie w budowie nowych oraz modernizacji istniejących rozdzielnic elektrycznych, zarówno w obiektach przemysłowych, jak i komercyjnych. Zapewnia solidną podstawę do montażu różnorodnych komponentów.

• Montaż aparatury modułowej (wyłączników, styczników, przycisków) w rozdzielnicach z ramą Profi+.
• Instalacja listew zaciskowych i szyn TH35 w rozdzielnicach wyposażonych w profile pionowe XVTL-VP.
• Rozbudowa istniejących rozdzielnic poprzez dodanie nowych poziomów montażowych bez konieczności wymiany całej konstrukcji.
• Stosowanie w rozdzielnicach przemysłowych i laboratoryjnych wymagających elastycznego rozmieszczenia elementów.

Wskazówki Montażowe

Montaż płyty montażowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające rozdzielnicę. Płytę mocuje się do ramy Profi+ lub XVTL-BP-F albo do profilu pionowego XVTL-VP za pomocą odpowiednich śrub i nakrętek (zgodnie z instrukcją producenta rozdzielnicy). Należy zwrócić uwagę na odpowiednie wypoziomowanie płyty oraz zachowanie odstępów dla cyrkulacji powietrza. Przekrój przewodów ochronnych i roboczych dobiera się zgodnie z obciążeniem prądowym danej rozdzielnicy. Przed zamknięciem obudowy sprawdź stabilność zamocowania wszystkich komponentów.

FAQ

• Jakie są dopuszczalne obciążenia tej płyty montażowej? Producent nie podaje konkretnych wartości obciążeń. Należy montować komponenty w taki sposób, aby całkowity ciężar nie powodował odkształceń płyty – zaleca się rozłożenie obciążenia równomiernie na całej powierzchni.
• Czy płyta pasuje do ram innych producentów? Płyta została zaprojektowana do współpracy z ramami Profi+ oraz XVTL-BP-F, a także z profilem pionowym XVTL-VP. W przypadku innych systemów należy sprawdzić zgodność wymiarów i sposobu mocowania.
• Czy płyta jest odporna na korozję? Producent nie podaje informacji o materiałach ani powłokach. Standardowo płyty stalowe stosowane w rozdzielnicach są zabezpieczane antykorozyjnie (np. galwanicznie lub malowane proszkowo). Zaleca się stosowanie w suchych pomieszczeniach lub w rozdzielnicach o odpowiednim stopniu ochrony IP.
