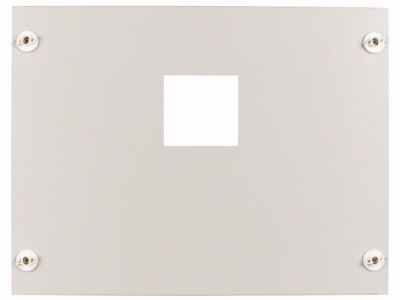

Płyta montażowa do NZM 400x800mm (WxS), BPZ-NZM2-800-MV | 293605 Eaton

Alternatywny kod produktu: BPZ-NZM2-800-MV

Opis i Kluczowe Cechy

Płyta montażowa BPZ-NZM2-800-MV (symbol 293605) o wymiarach 400x800 mm (WxS) przeznaczona jest do bezpiecznego i stabilnego mocowania wyłączników NZM w rozdzielnicach. Dzięki kompatybilności z ramą montażową Profi+ oraz profilem pionowym XVTL-VP zapewnia elastyczność konfiguracji i łatwy montaż w standardowych szafach sterowniczych. To dedykowane rozwiązanie pozwala na optymalne wykorzystanie przestrzeni montażowej w instalacjach przemysłowych i komercyjnych.

• Wymiary 400x800 mm (WxS): Duża powierzchnia montażowa umożliwia instalację nawet kilku wyłączników NZM lub dodatkowych akcesoriów, oszczędzając miejsce w rozdzielnicy.
• Kompatybilność z ramą Profi+ i XVTL-BP-F: Szybki i pewny montaż w systemie ram nośnych bez konieczności modyfikacji – redukcja czasu instalacji.
• Kompatybilność z profilem pionowym XVTL-VP: Umożliwia montaż na profilach pionowych w szafach rozdzielczych, co zwiększa elastyczność aranżacji wnętrza.
• Dedykowana dla wyłączników NZM: Precyzyjne dopasowanie otworów i wycięć zapewnia stabilne położenie aparatu oraz łatwy dostęp do zacisków i dźwigni.
• Materiał i wykonanie: Płyta wykonana z wytrzymałych materiałów odpornych na obciążenia mechaniczne – gwarancja długotrwałej eksploatacji w warunkach przemysłowych.

Zgodność z Normami

Płyta montażowa BPZ-NZM2-800-MV została zaprojektowana zgodnie z ogólnymi standardami europejskimi (normy DIN) dla systemów rozdzielnic i szaf sterowniczych. Posiada oznaczenie CE, co potwierdza spełnienie wymogów dotyczących bezpieczeństwa i jakości. Szczegółowe normy produktowe dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Płyta montażowa BPZ-NZM2-800-MV znajduje zastosowanie głównie w rozdzielnicach przemysłowych i komercyjnych, gdzie wymagane jest bezpieczne i uporządkowane mocowanie wyłączników NZM. Sprawdza się w instalacjach o podwyższonych wymaganiach dotyczących niezawodności i ergonomii montażu.

• Montaż wyłączników NZM w szafach rozdzielczych i sterowniczych w systemach Profi+ i XVTL.
• Instalacja w rozdzielnicach głównych i podrozdzielniach budynków przemysłowych, biurowych i użyteczności publicznej.
• Rozbudowa istniejących rozdzielnic poprzez dodanie nowych pól z wyłącznikami NZM – szybka i powtarzalna zabudowa.
• Wykorzystanie w projektach automatyki budynkowej i sterowania maszyn – zapewnienie czytelnego rozmieszczenia aparatury.

Wskazówki Montażowe

Montaż płyty montażowej oraz wszystkich elementów aparatury może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie i upewnij się, że jest ono wyłączone (zabezpieczenie przed przypadkowym załączeniem). Płytę montuj na ramie Profi+ lub XVTL-BP-F albo na profilu pionowym XVTL-VP zgodnie z dokumentacją producenta. Stosuj oryginalne elementy mocujące (śruby, nakrętki) o odpowiedniej wytrzymałości. Moment dokręcania połączeń oraz przekrój przewodów (jeśli dotyczy) dobieraj według specyfikacji technicznej wyłączników NZM i zaleceń producenta. Po zamontowaniu sprawdź stabilność i brak luzów.

FAQ

• Czy płyta BPZ-NZM2-800-MV pasuje do wszystkich wyłączników NZM? Tak, jest dedykowana do wyłączników NZM – otwory i wycięcia odpowiadają standardowemu rozstawowi tych aparatów. Zawsze zalecamy weryfikację z dokumentacją konkretnego modelu wyłącznika.
• Czy płyta może być montowana na ramie innej niż Profi+ i XVTL-BP-F? Płyta została zaprojektowana pod konkretny system ram i profili (Profi+, XVTL-BP-F, XVTL-VP). W przypadku innych ram może wymagać dostosowania – przed montażem sprawdź kompatybilność mechaniczną.
• Jaki jest stopień ochrony płyty po zamontowaniu w rozdzielnicy? Stopień ochrony całej rozdzielnicy zależy od obudowy (szafy). Sama płyta nie ma określonego IP – jej zadaniem jest mocowanie aparatury. Po zamontowaniu w szczelnej szafie można uzyskać pożądany stopień ochrony (np. IP54/IP65).
