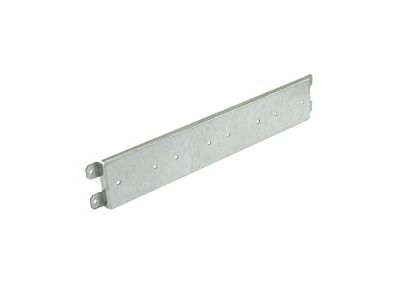

Płyta montażowa 4xHVL00/LTL00 (550) PM 2.2 H00 | 001101580 Eti

Alternatywny kod produktu: PM 2.2 H00

Opis i Kluczowe Cechy

Płyta montażowa oznaczona symbolem 001101580 przeznaczona jest do instalacji czterech elementów sterowniczych typu HVL00 lub LTL00 (np. przycisków, lamp sygnalizacyjnych) w rozdzielnicach elektrycznych. Dzięki modularnej konstrukcji umożliwia szybki i stabilny montaż na standardowej szynie DIN TH35, co pozwala zaoszczędzić miejsce wewnątrz rozdzielnicy i uporządkować rozmieszczenie aparatury.

• Kompatybilność z 4 modułami: możliwość zamontowania do czterech przycisków sterowniczych lub lamp sygnalizacyjnych w jednym, zwartym zestawie – oszczędność miejsca i wygodna aranżacja paneli.
• Montaż na szynie DIN TH35: szybkie zatrzaśnięcie na standardowej szynie bez użycia narzędzi – skraca czas instalacji i ułatwia późniejszą modyfikację układu.
• Uniwersalne dopasowanie: przeznaczona do współpracy z elementami serii HVL00 i LTL00, co gwarantuje pewny montaż i estetyczny wygląd rozdzielnicy.
• Solidna konstrukcja: zapewnia sztywne podparcie dla montowanych elementów, minimalizując ryzyko poluzowania podczas pracy urządzeń.

Zgodność z Normami

Płyta montażowa przeznaczona jest do stosowania w rozdzielnicach spełniających wymogi bezpieczeństwa dla instalacji elektrycznych niskiego napięcia. Jej konstrukcja opiera się na standardach montażu DIN, co zapewnia kompatybilność z aparaturą modułową dostępną na rynku. Produkt posiada oznaczenie CE.

Zastosowanie

Płyta montażowa znajduje zastosowanie wszędzie tam, gdzie potrzebna jest przejrzysta i bezpieczna aranżacja elementów sterowniczych w rozdzielnicy. Sprawdza się zarówno w automatyce budynkowej, jak i w sterowniach maszyn.

• Montaż zestawów przycisków sterowniczych do ręcznego sterowania oświetleniem, roletami lub bramami.
• Instalacja lamp sygnalizacyjnych informujących o stanie pracy urządzeń (np. zasilanie, awaria).
• Budowa paneli operatorskich w maszynach przemysłowych – łatwe grupowanie elementów sterujących.
• Tworzenie modułowych układów sterowania w rozdzielnicach obiektów użyteczności publicznej.

Wskazówki Montażowe

Montaż płyty montażowej oraz wszelkich prac wewnątrz rozdzielnicy mogą wykonywać wyłącznie osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Płytę należy zamocować na szynie TH35 (DIN) poprzez zatrzaśnięcie. W przypadku montażu elementów sterowniczych na płycie, postępuj zgodnie z instrukcją producenta – zachowaj zalecane momenty dokręcania śrub oraz odpowiednio dobierz przekroje przewodów przyłączeniowych do prądu obciążenia.

FAQ

• Czy płyta montażowa ma określony stopień ochrony IP? Płyta montażowa jako element konstrukcyjny nie posiada własnego stopnia ochrony IP. Ochrona przed pyłem i wilgocią zależy od obudowy rozdzielnicy, w której jest zainstalowana.
• Jakie są dokładne wymiary płyty? Szczegółowe wymiary (długość, szerokość, wysokość) podane są w dokumentacji technicznej producenta. W razie potrzeby skontaktuj się z naszym działem technicznym.
• Czy płyta pasuje do przycisków innych producentów? Płyta jest zaprojektowana do współpracy z elementami serii HVL00 i LTL00. Aby zachować pewność montażu, zalecamy stosowanie wyłącznie kompatybilnych komponentów. W przypadku innych producentów sprawdź wymiary mocowania.
