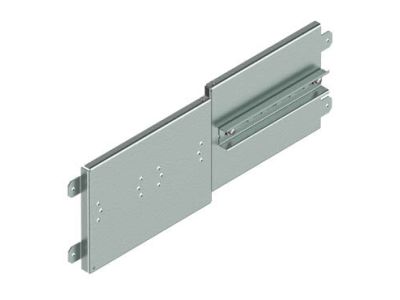

Płyta montażowa 3xKVL-00 z szyną TH35 na 16 mod. (750) | 001340504 Eti

Alternatywny kod produktu: PM 3 K00 M

Opis i Kluczowe Cechy

Płyta montażowa oznaczona symbolem 001340504 (3xKVL-00) to fabrycznie wyposażona w szynę TH35 konstrukcja nośna przeznaczona do montażu aparatury modułowej w rozdzielnicach i szafach sterowniczych. Umożliwia szybkie i stabilne instalowanie wyłączników, styczników, przycisków i innych urządzeń w standardzie 17,5 mm na moduł. Dzięki długości 750 mm i pojemności 16 modułów zapewnia optymalne wykorzystanie przestrzeni w obudowach rozdzielnic.

• 16 modułów (750 mm): Pozwala na zamontowanie do 16 urządzeń jednomodowych lub odpowiedniej liczby urządzeń wielomodowych, zapewniając elastyczność w projektowaniu rozdzielnic.
• Szyna TH35 (DIN TS35): Uniwersalny standard montażowy dla aparatury modułowej, gwarantujący kompatybilność z produktami większości producentów.
• Trwała konstrukcja: Płyta wykonana z materiałów zapewniających stabilność mechaniczną i odporność na obciążenia podczas eksploatacji rozdzielnicy.
• Łatwy montaż: Gotowa do bezpośredniego osadzenia w rozdzielnicy lub szafie sterowniczej, skraca czas instalacji instalatora.
• Oznaczenie 3xKVL-00: Produkt o sprawdzonej geometrii, dedykowany do zastosowań w systemach niskiego napięcia.

Zgodność z Normami

Produkt został wykonany zgodnie z wymaganiami Dyrektyw Unii Europejskiej i posiada oznaczenie CE. Szyna TH35 spełnia standardowe wymiary montażowe powszechnie stosowane w branży elektrotechnicznej. Brak podanych numerów norm – zalecamy weryfikację szczegółowej specyfikacji z dokumentacją producenta.

Zastosowanie

Płyta montażowa z szyną TH35 jest przeznaczona do instalacji w rozdzielnicach budynkowych, szafach sterowniczych oraz obudowach automatyki. Umożliwia uporządkowane rozmieszczenie aparatury modułowej.

• Montaż wyłączników nadprądowych, różnicowoprądowych i styczników w rozdzielnicach obiektowych.
• Instalacja przekaźników, sterowników PLC oraz interfejsów modułowych w szafach sterowniczych.
• Budowa układów sygnalizacji i automatyki budynkowej w obudowach rozdzielczych.
• Wymiana lub modernizacja istniejących płyt montażowych w rozdzielnicach podtynkowych i natynkowych.

Wskazówki Montażowe

Montaż płyty montażowej oraz osadzanej na niej aparatury powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Płytę mocuje się w obudowie zgodnie z instrukcją producenta (zwykle za pomocą wkrętów w dedykowanych otworach). Szynę TH35 zabezpiecza się przed przesuwaniem. Przekrój przewodów oraz moment dokręcania złączy aparatury musi być zgodny z dokumentacją poszczególnych urządzeń. Po zamontowaniu sprawdzić stabilność mechaniczną płyty.

FAQ

• Czy płyta jest kompatybilna z aparaturą różnych producentów? Tak, szyna TH35 jest standardowym profilem montażowym, dzięki czemu można na niej instalować urządzenia modułowe szerokiej gamy producentów (np. Hager, Schneider Electric, ABB, Legrand).
• Jaki stopień ochrony (IP) ma płyta montażowa? Płyta jako element konstrukcyjny nie posiada przypisanego stopnia IP – zabezpieczenie przed czynnikami zewnętrznymi zależy od obudowy rozdzielnicy, w której jest zamontowana.
• Jaką długość ma płyta i ile modułów pomieści? Długość płyty wynosi 750 mm, co pozwala na zamontowanie do 16 modułów (1 moduł = 17,5 mm). W przypadku urządzeń wielomodowych liczba miejsc zmniejsza się proporcjonalnie.
