Płyta montażowa 3xEB2/ED2 125,160,250A 3,4P lub 3xLA1,2 (950) PM 3.8 E12 L12 | 001101589 Eti

Alternatywny kod produktu: PM 3.8 E12 L12

Opis i Kluczowe Cechy

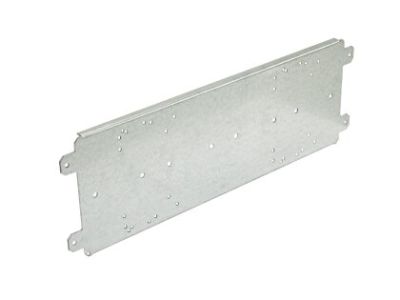

Płyta montażowa o symbolu 001101589 (oznaczenie PM 3.8 E12 L12) przeznaczona jest do instalacji w rozdzielnicach i szafach sterowniczych. Umożliwia zamocowanie trzech aparatów z serii EB2/ED2 o prądzie znamionowym 125 A, 160 A lub 250 A, w wykonaniu 3- lub 4-biegunowym, lub trzech styczników serii LA1,2 (np. 950 A). Konstrukcja zapewnia stabilne osadzenie ciężkich urządzeń i ułatwia prowadzenie przewodów.

• Kompatybilność z aparatami EB2/ED2 (125-250 A, 3-4P): Pozwala na bezpieczne zamontowanie wyłączników lub rozłączników w szerokim zakresie prądów bez dodatkowych adapterów.
• Alternatywny montaż styczników LA1,2 (950 A): Uniwersalne otwory mocujące umożliwiają zastosowanie płyty również dla styczników mocy o dużym obciążeniu.
• Konfiguracja 3-krotna: Idealna do budowy rozdzielnic głównych lub tablic sterowniczych, gdzie potrzebne są trzy aparaty w jednym rzędzie.
• Wymiary montażowe PM 3.8 E12 L12: Zapewniają dopasowanie do standardowych systemów szyn i profili (np. DIN) w typowych obudowach przemysłowych.
• Wytrzymała konstrukcja stalowa: Gwarantuje sztywność i odporność mechaniczną podczas eksploatacji przy wysokich prądach roboczych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z ogólnymi wymaganiami norm europejskich oraz posiada oznakowanie CE. Należy stosować go w połączeniu z aparatami spełniającymi właściwe normy (IEC/EN 60947-2 dla wyłączników, IEC/EN 60947-4-1 dla styczników). Montaż i eksploatacja zgodnie z dokumentacją producenta.

Zastosowanie

Płyta montażowa znajduje zastosowanie w rozdzielnicach głównych, tablicach rozdzielczych oraz szafach sterowniczych, gdzie wymagane jest zainstalowanie trzech aparatów dużej mocy. Ułatwia organizację okablowania i zapewnia bezpieczne mocowanie.

• Montaż trzech wyłączników głównych (EB2/ED2) w rozdzielnicach przemysłowych i komercyjnych.
• Instalacja trzech styczników mocy (LA1,2) w układach sterowania silnikami lub innymi odbiornikami dużego prądu.
• Budowa rozdzielnic pomocniczych w budynkach użyteczności publicznej, gdzie wymagane są rozłączniki bezpieczeństwa.
• Modernizacja istniejących rozdzielnic poprzez wymianę pojedynczych płyt na wersję umożliwiającą montaż trzech aparatów.

Wskazówki Montażowe

Prace instalacyjne mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem montażu bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Płytę montuje się na szynie lub w obudowie zgodnie z zaleceniami producenta. Moment dokręcania śrub mocujących aparaty należy dobrać według dokumentacji technicznej konkretnych urządzeń. Przekroje przewodów dobieraj zgodnie z obciążalnością prądową i normami (np. PN-HD 60364).

FAQ

• Czy płyta pasuje do aparatów innych producentów? Płyta dedykowana jest do serii EB2/ED2 oraz LA1,2. W przypadku innych urządzeń sprawdź rozstaw otworów montażowych – nie gwarantujemy kompatybilności bez weryfikacji.
• Jaki jest stopień ochrony płyty? Stopień ochrony zależy od obudowy, w której płyta jest zainstalowana. Sama płyta nie ma określonego stopnia IP – zapewnia jedynie mocowanie mechaniczne.
• Czy można zamontować cztery aparaty zamiast trzech? Płyta zaprojektowana jest na trzy aparaty. Montaż większej liczby nie jest przewidziany i może naruszyć wytrzymałość mechaniczną oraz bezpieczeństwo.
