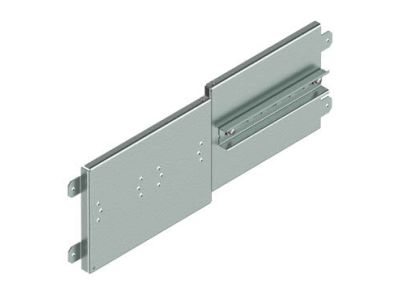

Płyta montażowa 2xKVL-00 z szyną TH35 na 10 mod. (550) PM 2.2 K00 M | 001340503 Eti

Alternatywny kod produktu: PM 2.2 K00 M

Opis i Kluczowe Cechy

Płyta montażowa 2xKVL-00 z szyną TH35 na 10 modułów (długość 550 mm) o symbolu 001340503 to gotowe rozwiązanie montażowe do rozdzielnic elektrycznych. Dzięki wstępnie zamontowanej szynie DIN ułatwia szybki i bezpieczny montaż aparatury modułowej – bez konieczności osobnego mocowania szyny. Kompaktowa konstrukcja na 10 modułów pozwala efektywnie zagospodarować przestrzeń w rozdzielnicy.

• Szyna TH35 (DIN): Zapewnia pewne mocowanie aparatów modułowych zgodnie ze standardem montażowym – kompatybilna z większością wyłączników, styczników, przycisków i innych urządzeń.
• Na 10 modułów (szerokość standardowa 18 mm/mod.): Umożliwia zabudowę do 10 aparatów modułowych w jednym rzędzie – optymalne wykorzystanie miejsca w rozdzielnicy.
• Długość 550 mm: Dopasowana do typowych obudów rozdzielczych – ułatwia planowanie układu aparatury bez konieczności przycinania.
• Oznaczenie 2xKVL-00: Dedykowana konstrukcja z podwójnym rzędem (2x) i systemem KVL – gotowa do montażu w standardowych puszkach rozdzielczych.
• Wykonanie metalowe (PM 2.2 K00 M): Sztywna i wytrzymała konstrukcja – stabilny uchwyt dla aparatury, odporna na odkształcenia podczas dokręcania.

Zgodność z Normami

Płyta montażowa przeznaczona jest do montażu w rozdzielnicach zgodnych z normami europejskimi (seria DIN) i posiada oznaczenie CE. Szyna TH35 odpowiada wymiarom określonym w normach EN 60715 oraz EN 50022, co gwarantuje pełną kompatybilność z aparaturą modułową dostępną na rynku.

Zastosowanie

Płyta montażowa 2xKVL-00 znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i uporządkowane rozmieszczenie aparatury modułowej w rozdzielnicy.

• Montaż wyłączników nadprądowych, różnicowoprądowych oraz ochronników przepięciowych w rozdzielnicach mieszkaniowych i przemysłowych.
• Instalacja styczników i przekaźników w szafach sterowniczych i układach automatyki budynkowej.
• Zabudowa przycisków sterowniczych, przełączników i sygnalizatorów w puszkach rozdzielczych z szyną DIN.
• Tworzenie modułowych układów sterowania (PLC, interfejsy) w obudowach o ograniczonej przestrzeni.

Wskazówki Montażowe

Montaż płyty oraz aparatury na szynie TH35 powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Płytę mocuje się do profilu rozdzielnicy za pomocą dołączonych otworów montażowych (brak w zestawie śrub – należy dobrać odpowiednie do obudowy). Aparaturę modułową zatrzaskuje się na szynie TH35 zgodnie z instrukcją producenta. Przekroje przewodów i momenty dokręcania zacisków aparatów należy dobierać według ich dokumentacji technicznej. Przed zamknięciem rozdzielnicy sprawdzić poprawność osadzenia wszystkich elementów.

FAQ

• Czy płyta ma fabrycznie zamontowaną szynę TH35? Tak, płyta 2xKVL-00 jest dostarczana z wstępnie zamontowaną szyną TH35 na 10 modułów – gotowa do natychmiastowego użytku.
• Jaka jest szerokość płyty w mm? Szerokość płyty odpowiada 10 modułom – standardowo 180 mm (10 x 18 mm). Długość całkowita wynosi 550 mm. Dokładne wymiary znajdują się w karcie katalogowej producenta.
• Czy płyta nadaje się do montażu w każdej rozdzielnicy? Płyta jest przystosowana do obudów rozdzielczych z profilem mocującym zgodnym z systemem KVL (dwa rzędy). Przed zakupem zalecamy sprawdzenie kompatybilności z konkretną rozdzielnicą.
