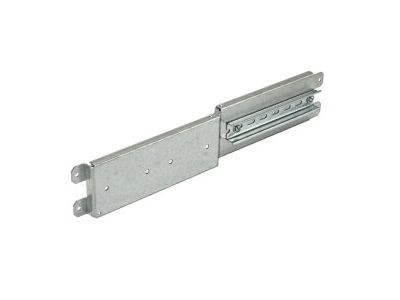

Płyta montażowa 2xHVL00/LTL00 z szyną TH35 na 10 mod. (550) PM 2.2 H00 M | 001101566 Eti

Alternatywny kod produktu: PM 2.2 H00 M

Opis i Kluczowe Cechy

Płyta montażowa z serii PM 2.2 H00 M, oznaczona symbolem 001101566, przeznaczona do zabudowy aparatury modułowej. Wyposażona w zamontowaną szynę TH35 o długości 550 mm, umożliwia instalację do 10 modułów o standardowej szerokości 18 mm każdy. Solidna konstrukcja zapewnia stabilne mocowanie komponentów, co przekłada się na bezpieczną i trwałą pracę rozdzielnicy.

• Szerokość na 10 modułów: Pozwala na jednoczesny montaż do 10 aparatów modułowych (np. wyłączników, styczników) w jednej płaszczyźnie, oszczędzając miejsce w szafie rozdzielczej.
• Wbudowana szyna TH35: Zgodna z profilem DIN 35 mm, umożliwia szybkie i pewne zamocowanie aparatów bez dodatkowych akcesoriów.
• Długość płyty 550 mm: Dopasowana do typowych obudów rozdzielnic, ułatwia uporządkowane rozmieszczenie aparatury i zachowanie standardów montażowych.
• Oznaczenie 2xHVL00/LTL00: Płyta dedykowana do zastosowań w systemach niskiego napięcia (LV) z kompatybilnością dla modułów HVL00 i LTL00, co zapewnia elastyczność konfiguracji.
• Konstrukcja PM 2.2 H00 M: Wytrzymała płyta z wysokiej jakości materiału izolacyjnego, gwarantująca stabilność mechaniczną i odporność na uszkodzenia podczas montażu.

Zgodność z Normami

Płyta montażowa jest wykonana zgodnie z ogólnie przyjętymi standardami europejskimi dla rozdzielnic niskonapięciowych. Posiada oznaczenie CE, co potwierdza zgodność z wymaganiami dyrektyw Unii Europejskiej. Przeznaczona do współpracy z szyną TH35 spełniającą wymiary normy DIN EN 50022.

Zastosowanie

Płyta montażowa stanowi bazę do instalacji aparatury modułowej w systemach sterowania i rozdziału energii. Sprawdza się w następujących scenariuszach:

• Budowa rozdzielnic głównych i podrozdzielnic w obiektach mieszkaniowych, biurowych i przemysłowych.
• Montaż styczników, wyłączników nadmiarowo-prądowych, przycisków i przełączników na szynie DIN.
• Instalacja modułowych układów automatyki budynkowej i sterowania oświetleniem.
• Organizacja przestrzeni w szafach sterowniczych i rozdzielczych dla systemów PLC i przekaźników.

Wskazówki Montażowe

Montaż płyty i aparatury powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz zasilanie. Płytę mocuje się na szynie TH35 (DIN) w rozdzielnicy. Momenty dokręcania śrub oraz przekroje przewodów dobieraj zgodnie z dokumentacją producenta aparatury. Upewnij się, że wszystkie komponenty są prawidłowo zablokowane na szynie, aby uniknąć poluzowania podczas eksploatacji.

FAQ

• Ile modułów można zamontować na tej płycie? Płyta została zaprojektowana na 10 modułów, co oznacza, że zmieści do 10 aparatów o szerokości 18 mm każdy (standardowy moduł).
• Jaka jest długość szyny TH35 w tej płycie? Długość szyny wynosi 550 mm, co odpowiada typowej długości stosowanej w rozdzielnicach dla 10 modułów.
• Czy płyta jest kompatybilna z aparatami innych producentów? Tak, płyta montażowa z szyną TH35 jest uniwersalna i współpracuje z każdym aparatem modułowym wyposażonym w mechanizm zatrzaskowy na szynę DIN 35 mm.
