Płyta montażowa 2xEB2/ED2/LA 400, 630A 3,4P lub 2xLBS 400, 630A 3P lub 1xLBS 400, 630A 4P lub 2xKVL1 | 001340703 Eti

Alternatywny kod produktu: PM 2.2 ELS46 K123

Opis i Kluczowe Cechy

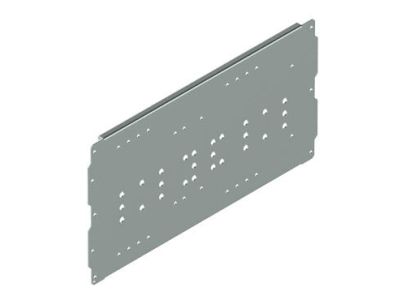

Płyta montażowa o symbolu 001340703 przeznaczona jest do instalacji aparatury modułowej z serii EB2, ED2, LA, LBS oraz KVL1. Umożliwia elastyczną konfigurację: montaż dwóch urządzeń 3- lub 4-biegunowych o prądzie znamionowym do 630 A, jednego urządzenia 4-biegunowego LBS lub dwóch urządzeń KVL1. Stanowi uniwersalne rozwiązanie do zabudowy w rozdzielnicach głównych i podrozdzielnicach, gdzie wymagany jest pewny montaż aparatury o dużych prądach.

• Kompatybilność z seriami EB2, ED2, LA, LBS, KVL1: Płyta pasuje do szerokiej gamy wyłączników i rozłączników, co ułatwia projektowanie i unifikację rozdzielnic.
• Obsługa prądów do 630 A: Przeznaczona do aparatury o wysokim prądzie znamionowym, stosowanej w instalacjach przemysłowych i komercyjnych o znacznym obciążeniu.
• Konfiguracja 2x urządzenia 3/4P lub 1x urządzenie 4P: Elastyczny montaż w zależności od potrzeb – dwa urządzenia 3- lub 4-biegunowe (EB2/ED2/LA/LBS) albo jeden 4-biegunowy LBS.
• Obsługa rozłączników LBS 400/630A 3P i 4P: Możliwość montażu dwóch rozłączników 3P lub jednego 4P, co daje swobodę w konfiguracji obwodów.
• Kompatybilność z KVL1: Obsługuje również aparaturę serii KVL1 (2 sztuki), rozszerzając zakres zastosowań w automatyce i rozdziałe energii.

Zgodność z Normami

Płyta montażowa została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Jako element mechaniczny wspomagający montaż aparatury modułowej, spełnia wymagania stawiane akcesoriom w rozdzielnicach niskiego napięcia.

Zastosowanie

Płyta montażowa znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach przemysłowych, komercyjnych oraz mieszkalnych, gdzie wymagany jest montaż aparatury modułowej o dużych prądach.

• Montaż wyłączników i rozłączników serii EB2, ED2, LA w rozdzielnicach głównych budynków i obiektów przemysłowych
• Instalacja rozłączników bezpiecznikowych LBS w obwodach zasilających i zabezpieczających
• Montaż aparatury serii KVL1 w układach sterowania i rozdziału energii elektrycznej
• Uniwersalna płyta do zabudowy w szafach sterowniczych i rozdzielczych w instalacjach o napięciu do 690 V AC

Wskazówki Montażowe

Montaż płyty oraz aparatury powinien być przeprowadzany przez wykwalifikowany personel posiadający uprawnienia SEP. Płytę montuje się na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Momenty dokręcania śrub oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta montowanej aparatury. Płyta nie stanowi samodzielnego urządzenia elektrycznego – jest elementem montażowym i wymaga zastosowania zgodnie z przeznaczeniem opisanym w karcie katalogowej.

FAQ

• Czy płyta montażowa 001340703 pasuje do wyłączników innych serii? Płyta przeznaczona jest do serii EB2, ED2, LA, LBS oraz KVL1. W przypadku innych serii zalecamy sprawdzenie rozstawu otworów montażowych oraz wymiarów mechanicznych w dokumentacji technicznej.
• Ile urządzeń można zamontować na płycie? W zależności od konfiguracji: dwa urządzenia 3- lub 4-biegunowe (EB2/ED2/LA/LBS) o prądzie do 630 A, jedno urządzenie 4-biegunowe LBS 400/630A, lub dwa urządzenia KVL1.
• Jakie prądy znamionowe obsługuje płyta? Płyta przeznaczona jest do aparatury o prądzie znamionowym do 630 A (serie EB2, ED2, LA, LBS). Sam element montażowy nie posiada własnego prądu znamionowego – parametry prądowe wynikają z zainstalowanej aparatury.
