Płyta montażowa 2xEB2/ED2 125,160,250A 3,4P lub 2xLA1,2 (500) PM 2 E12 L12 | 001101586 Eti

Alternatywny kod produktu: PM 2 E12 L12

Opis i Kluczowe Cechy

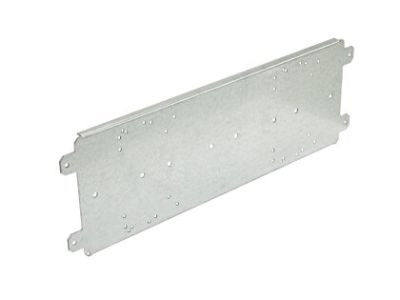

Płyta montażowa oznaczona symbolem 001101586 to uniwersalne akcesorium umożliwiające zamontowanie w rozdzielnicy dwóch jednostek aparatury modułowej lub przemysłowej. Przeznaczona do współpracy z wyłącznikami EB2/ED2 o prądach znamionowych 125 A, 160 A i 250 A w wersji 3- lub 4-biegunowej, a także z aparatami serii LA1,2. Umożliwia wykonanie zwartej i uporządkowanej instalacji, oszczędzając miejsce w szafie sterowniczej.

• Kompatybilność z EB2/ED2: płyta pozwala na montaż dwóch wyłączników o prądzie od 125 A do 250 A (3 lub 4 bieguny) – elastyczne dopasowanie do obwodów o wysokim zapotrzebowaniu prądowym przy zachowaniu uporządkowanego okablowania.
• Możliwość montażu LA1,2: przystosowana do zabudowy dwóch aparatów serii LA1,2 (w tym wariant 500) – rozszerza zakres zastosowań o sterowanie i rozłączanie w instalacjach przemysłowych.
• Uniwersalna konstrukcja: obsługuje różne typy aparatów w jednej płycie – redukuje liczbę potrzebnych akcesoriów i upraszcza magazynowanie.
• Wymiary (PM 2 E12 L12): płyta o optymalnych gabarytach dostosowanych do standardowych rozdzielnic – ułatwia planowanie rozkładu aparatury i zachowanie przestrzeni wentylacyjnej.
• Solidne wykonanie: materiał i wytrzymałość gwarantują stabilne mocowanie nawet ciężkich wyłączników mocy – zwiększa trwałość i bezpieczeństwo całego zestawu.

Zgodność z Normami

Płyta montażowa jest kompatybilna z aparaturą produkowaną zgodnie z europejskimi normami oraz standardem DIN. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi wymaganiami bezpieczeństwa i jakości w obwodach elektrycznych. Do stosowania w instalacjach spełniających wymogi norm IEC/EN 60947 i IEC/EN 61439 (w zależności od zastosowanej aparatury).

Zastosowanie

Płyta montażowa dedykowana jest do rozdzielnic przemysłowych i budynkowych, gdzie wymagany jest montaż dwóch aparatów o dużych prądach znamionowych. Sprawdza się w układach dystrybucji energii, sterowania maszynami oraz w rozdzielnicach głównych.

• Montaż pary wyłączników mocy EB2/ED2 (125-250 A) w rozdzielnicach głównych obiektów komercyjnych i przemysłowych.
• Zabudowa dwóch rozłączników/styczników LA1,2 w szafach sterowniczych linii produkcyjnych.
• Tworzenie kompaktowych zespołów zasilająco-sterujących – łączenie wyłącznika i rozłącznika na jednej płycie.
• Modernizacja istniejących rozdzielnic – szybka wymiana pojedynczych aparatów na podwójne zestawy z zachowaniem standardów montażowych.

Wskazówki Montażowe

Montaż płyty i aparatury może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia i zabezpieczeniu przed przypadkowym załączeniem. Płytę należy mocować w rozdzielnicy za pomocą dedykowanych elementów (śruby, wkręty) zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych do aparatów musi być dobrany do prądu znamionowego zgodnie z obowiązującymi normami. Moment dokręcania zacisków – według danych fabrycznych konkretnego wyłącznika/stycznika. Praca pod napięciem jest surowo zabroniona.

FAQ

• Czy płyta nadaje się do montażu wyłączników różnicowoprądowych? Płyta zaprojektowana jest pod wyłączniki serii EB2/ED2 oraz LA1,2. Dla innych typów aparatów (np. RCD) wymagane jest sprawdzenie wymiarów otworów i rozstawu – zalecamy konsultację z dokumentacją techniczną lub działem technicznym.
• Jaki jest stopień ochrony płyty? Stopień ochrony zależy od rozdzielnicy, w której płyta jest montowana. Sama płyta nie ma własnego IP – jej zastosowanie wewnątrz obudowy zapewnia typowe dla rozdzielnic IP20 lub wyższe (zgodnie z obudową).
• Czy można zamontować jeden aparat zamiast dwóch? Konstrukcja płyty przewiduje montaż dwóch jednostek. Montaż pojedynczego aparatu jest możliwy, ale nie zalecany ze względu na niewykorzystanie miejsca i brak dedykowanych uchwytów dla pojedynczej sztuki – lepiej zastosować płytę do jednego urządzenia.
