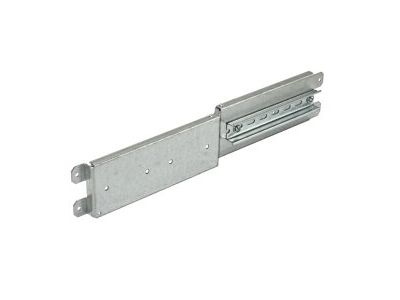

Płyta montażowa 1xHVL00/LTL00 z szyną TH35 na 5 mod. (350) PM 1.4 H00 M | 001101564 Eti

Alternatywny kod produktu: PM 1.4 H00 M

Opis i Kluczowe Cechy

Płyta montażowa oznaczona symbolem 001101564 (pełna nazwa: Płyta montażowa 1xHVL00/LTL00 z szyną TH35 na 5 mod. (350) PM 1.4 H00 M) to gotowe rozwiązanie do instalacji aparatów modułowych w rozdzielnicach. Wyposażona w fabrycznie zamontowaną szynę TH35 o szerokości 5 modułów, umożliwia szybki i pewny montaż urządzeń serii HVL00/LTL00 bez konieczności dodatkowego okablowania konstrukcji.

• Szyna montażowa TH35: standardowy profil DIN do mocowania aparatury modułowej – gwarantuje stabilne osadzenie i zgodność z powszechnie stosowanymi systemami rozdzielnic.
• Dedykowana pod aparaty HVL00/LTL00: płyta została zaprojektowana z myślą o konkretnych urządzeniach, co skraca czas montażu i eliminuje ryzyko niedopasowania mechanicznego.
• Szerokość 5 modułów: umożliwia zainstalowanie do 5 standardowych aparatów (1 moduł = 17,5 mm) w jednym, zwartym układzie – oszczędność miejsca w rozdzielnicy.
• Gotowy podzespół montażowy: płyta z przymocowaną szyną TH35 i oznaczeniem wykonania PM 1.4 H00 M – ułatwia planowanie rozkładu aparatury i przyspiesza prace instalacyjne.

Zgodność z Normami

Płyta montażowa jest zgodna z europejskimi normami dotyczącymi systemów szyn montażowych TH35 (DIN EN 60715). Posiada oznaczenie CE producenta. Dokładne numery norm dla konkretnych zastosowań należy zweryfikować z dokumentacją techniczną instalowanej aparatury.

Zastosowanie

Płyta przeznaczona jest do wewnętrznego montażu w rozdzielnicach i szafach sterowniczych. Stanowi podłoże dla aparatów modułowych serii HVL00/LTL00, umożliwiając uporządkowaną i bezpieczną instalację.

• Montaż przycisków, przełączników i styczników modułowych w rozdzielnicach budynkowych.
• Instalacja modułów sterujących (przekaźniki, wyłączniki różnicowe, aparatura kontrolno-pomiarowa) w szafach sterowniczych.
• Tworzenie kompaktowych zestawów aparatury w puszkach rozgałęźnych i podtynkowych.
• Automatyka budynkowa – dedykowana baza dla urządzeń HVL00/LTL00 w systemach inteligentnego sterowania.

Wskazówki Montażowe

Montaż płyty oraz instalacja aparatów powinny być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Płytę mocuje się do podłoża rozdzielnicy za pomocą wkrętów (brak w zestawie) – należy dobrać je do materiału podłoża. Aparaty modułowe zatrzaskuje się na szynie TH35 zgodnie z instrukcją producenta. Przekrój przewodów przyłączanych do aparatów musi być dobrany do prądu obciążenia. Moment dokręcania zacisków oraz parametry montażowe – według dokumentacji technicznej konkretnych urządzeń.

FAQ

• Jak sprawdzić, czy płyta pasuje do moich aparatów? Płyta jest dedykowana do serii HVL00/LTL00. Sprawdź oznaczenie na aparacie – jeśli widnieje HVL00 lub LTL00, płyta jest kompatybilna. Dla innych urządzeń na szynę TH35 płyta również może być używana, pod warunkiem że zmieści się w 5 modułach.
• Jaki jest wymiar fizyczny płyty? W nazwie podano „(350)”, jednak producent nie precyzuje jednostki. Zalecamy pobranie karty katalogowej lub skontaktowanie się z działem technicznym w celu uzyskania precyzyjnych wymiarów.
• Czy szyna jest fabrycznie zamontowana? Tak, płyta jest dostarczana z już przymocowaną szyną TH35 na 5 modułów – gotowa do bezpośredniego użycia.
