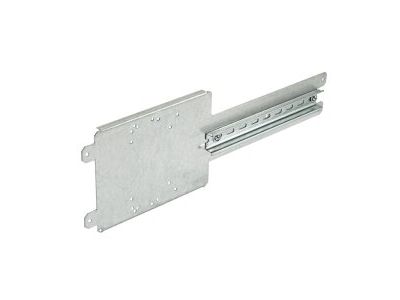

Płyta montażowa 1xEB2/ED2 z szyną TH35 na 12 mod. (500) PM 2 E12 M | 001101572 Eti

Alternatywny kod produktu: PM 2 E12 M

Opis i Kluczowe Cechy

Płyta montażowa o symbolu PM 2 E12 M (nr katalogowy 001101572) została zaprojektowana do montażu w obudowach EB2/ED2. Wyposażona w szynę TH35 o długości 12 modułów, umożliwia szybkie i bezpieczne instalowanie aparatury modułowej. Konstrukcja zapewnia stabilne mocowanie oraz optymalne wykorzystanie przestrzeni w rozdzielnicy.

• Szyna TH35: Standardowa szyna DIN 35 mm – gwarantuje kompatybilność z szeroką gamą aparatury modułowej (styczniki, wyłączniki, przyciski) bez konieczności stosowania dodatkowych adapterów.
• 12 modułów pojemności: Umożliwia zabudowę do 12 modułów (1 moduł = 18 mm) w jednej płaszczyźnie, co pozwala na uporządkowanie i oszczędność miejsca w szafie sterowniczej.
• Kompatybilność z obudowami EB2/ED2: Płyta dedykowana do montażu w rozdzielnicach serii EB2 oraz ED2 – idealne dopasowanie i łatwy montaż bez przeróbek.
• Solidna konstrukcja: Wykonana z wytrzymałego materiału (brak szczegółów w danych – ogólnie płyta montażowa), zapewnia sztywność i trwałość podczas eksploatacji.
• Łatwy montaż aparatury: Szyna TH35 pozwala na beznarzędziowe zatrzaskiwanie modułów, co skraca czas instalacji i ułatwia późniejszą rozbudowę.

Zgodność z Normami

Płyta montażowa jest zgodna z europejskimi standardami montażu na szynie TH35 (DIN EN 60715). Produkt posiada oznaczenie CE, co potwierdza spełnienie obowiązujących wymogów bezpieczeństwa i jakości. W przypadku montażu w obudowach EB2/ED2 należy zachować zgodność z ich specyfikacją techniczną.

Zastosowanie

Płyta montażowa z szyną TH35 znajduje zastosowanie wszędzie tam, gdzie wymagane jest uporządkowane i bezpieczne rozmieszczenie aparatury modułowej w rozdzielnicach i szafach sterowniczych.

• Montaż wyłączników nadprądowych, różnicowoprądowych oraz styczników w rozdzielnicach głównych i podrozdzielnicach.
• Instalacja przycisków sterowniczych, przełączników i przekaźników w systemach automatyki budynkowej.
• Budowa sterowników PLC – mocowanie modułów wejść/wyjść oraz zasilaczy na szynie DIN.
• Modernizacja i rozbudowa istniejących rozdzielnic – wymiana starych płyt na standardowe rozwiązanie z szyną TH35.

Wskazówki Montażowe

Montaż płyty oraz wszelkie prace związane z okablowaniem i instalacją aparatury powinny być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Płytę mocuje się na szynie TH35 umieszczonej w obudowie EB2/ED2 zgodnie z instrukcją producenta obudowy. Przekrój przewodów oraz moment dokręcania zacisków aparatury modułowej należy dobrać zgodnie z ich dokumentacją techniczną i obowiązującymi normami.

FAQ

• Czy płyta pasuje do innych obudów niż EB2/ED2? Produkt został zaprojektowany specjalnie do obudów serii EB2 i ED2. W innych obudowach należy sprawdzić wymiary i sposób mocowania – nie gwarantujemy kompatybilności bez weryfikacji.
• Ile dokładnie modułów aparatury można zamontować? Szyna ma pojemność 12 modułów (standardowy moduł 18 mm). Łączna szerokość zabudowy wynosi 216 mm (12 × 18 mm).
• Czy szyna TH35 jest zgodna z normą DIN? Tak, szyna TH35 spełnia wymogi normy DIN EN 60715, co zapewnia kompatybilność z aparaturą modułową dostępną na rynku.
