Płyta montażowa 1xEB2/ED2/LA 400, 630A 3,4P lub 1xLBS 400, 630A 3P lub 1xKVL1 (250) PM 1 ELS46 K1 | 001340700 Eti

Alternatywny kod produktu: PM 1 ELS46 K1

Opis i Kluczowe Cechy

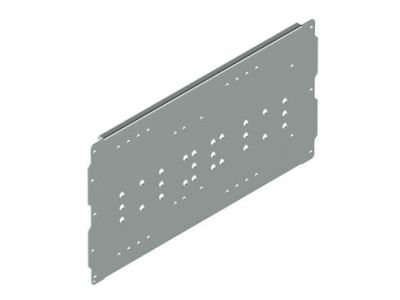

Płyta montażowa o symbolu 001340700 (seria ELS46 K1) przeznaczona do instalacji jednego rozłącznika bezpiecznikowego z grupy EB2, ED2, LA (400/630A, 3-4P), LBS (400/630A, 3P) lub KVL1 (250A). Umożliwia stabilne i pewne osadzenie aparatury w rozdzielnicy głównej, gwarantując bezpieczną pracę obwodów o prądzie znamionowym do 630 A. Dedykowana konstrukcja skraca czas montażu i eliminuje ryzyko poluzowania elementów podczas eksploatacji.

• Kompatybilność z szeroką gamą rozłączników: Obsługuje urządzenia EB2, ED2, LA (400/630A, 3-4P), LBS (400/630A, 3P) oraz KVL1 (250A) – jedna płyta dla różnych konfiguracji, co upraszcza dobór i magazynowanie.
• Prąd znamionowy do 630 A: Przeznaczona do montażu aparatury w obwodach głównych o dużym obciążeniu, zapewniając odpowiednią wytrzymałość mechaniczną i niezawodność połączeń.
• Obsługa 3- i 4-biegunowych rozłączników: Elastyczność konfiguracji – możliwość zastosowania zarówno w układach trójfazowych (3P), jak i z przewodem neutralnym (4P).
• Symbol katalogowy 001340700 (seria ELS46 K1): Łatwa identyfikacja i zamawianie dzięki jednoznacznemu oznaczeniu producenta, co minimalizuje ryzyko pomyłki w doborze.
• Kompaktowa konstrukcja: Zajmuje minimalną powierzchnię w rozdzielnicy, ułatwiając prowadzenie przewodów i zachowanie ładu w szafie.

Zgodność z Normami

Płyta montażowa jest zgodna z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Montaż należy wykonać zgodnie z wytycznymi producenta zawartymi w dokumentacji technicznej, aby zapewnić bezpieczną i długotrwałą eksploatację.

Zastosowanie

Płyta montażowa ELS46 K1 stanowi podstawę nośną dla rozłączników bezpiecznikowych w rozdzielnicach głównych i podrozdzielniach. Znajduje zastosowanie w instalacjach przemysłowych, komercyjnych oraz w budynkach użyteczności publicznej.

• Montaż rozłączników bezpiecznikowych (EB2, ED2, LA, LBS) w rozdzielnicach głównych obiektów produkcyjnych i magazynowych.
• Instalacja odłączników w systemach dystrybucji energii elektrycznej zarówno w sieciach TN, jak i IT.
• Wykorzystanie w budowie szaf sterowniczych i zasilających maszyn, gdzie wymagana jest niezawodna separacja obwodów.
• Podstawa dla wyłączników KVL1 w automatyce budynkowej, np. do sterowania oświetleniem lub siłownikami.

Wskazówki Montażowe

Montaż płyty oraz osadzanej na niej aparatury może wykonywać wyłącznie osoba z uprawnieniami SEP do 1 kV. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Płytę należy zamocować w rozdzielnicy przy użyciu dostarczonych elementów (śrub, wkrętów) zgodnie z instrukcją producenta. Momenty dokręcania oraz przekroje przewodów należy dobierać według dokumentacji technicznej konkretnego rozłącznika. Po montażu sprawdzić poprawność połączeń i działanie mechanizmów łączeniowych.

FAQ

• Czy płyta montażowa ELS46 K1 nadaje się do montażu na szynie DIN? Producent nie przewidział mocowania na szynie TH35. Płyta jest dedykowana do bezpośredniego montażu wewnątrz rozdzielnicy przy użyciu dostarczonych otworów i elementów mocujących.
• Jakie urządzenia mogę zamontować na tej płycie? Płyta jest kompatybilna z rozłącznikami bezpiecznikowymi: EB2, ED2, LA (400/630A, 3-4P), LBS (400/630A, 3P) oraz wyłącznikiem KVL1 (250A). Dopuszcza się montaż tylko jednego urządzenia na jednej płycie.
• Jaka jest maksymalna wartość prądu, dla której płyta jest przeznaczona? Płyta montażowa jest przystosowana do współpracy z rozłącznikami o prądzie znamionowym do 630 A. Sama płyta nie przewodzi prądu roboczego – jej zadaniem jest wyłącznie mechaniczne podparcie aparatury.
