Płyta licznika 450mm z zamontowanymi krzyżakami | U96N Hager

Opis i Kluczowe Cechy

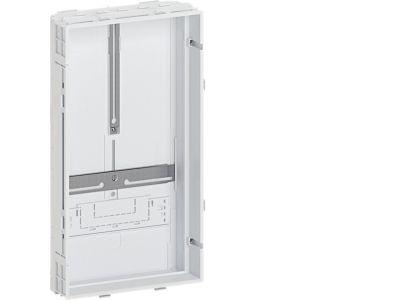

Płyta licznika o długości 450 mm z fabrycznie zamontowanymi krzyżakami (szynami montażowymi) to gotowe rozwiązanie do zabudowy liczników energii oraz aparatury modułowej w rozdzielnicach. Symbol U96N oznacza element ujednolicający i przyspieszający montaż, eliminujący konieczność samodzielnego mocowania szyn. Dzięki zintegrowanym krzyżakom oszczędzasz czas i zapewniasz stabilne punkty mocowania dla urządzeń.

• Długość 450 mm: uniwersalny rozmiar pasujący do standardowych rozdzielnic, zapewniający wystarczającą przestrzeń dla kilku liczników lub aparatury.
• Zamontowane krzyżaki (szyny TH35): gotowe punkty montażowe dla liczników energii, wyłączników, styczników i innej aparatury modułowej – bez dodatkowego wiercenia i przykręcania.
• Konstrukcja stalowa: sztywna i trwała płyta zapewniająca stabilność mocowanych urządzeń oraz odporność na wibracje i obciążenia mechaniczne.
• Oszczędność miejsca: kompaktowe rozmieszczenie liczników i aparatury na jednej płycie porządkuje wnętrze rozdzielnicy i ułatwia późniejszą rozbudowę.
• Łatwy montaż: płyta przeznaczona do instalacji na standardowej szynie nośnej TH35 w rozdzielnicy – szybkie wsunięcie i zamocowanie bez specjalistycznych narzędzi.

Zgodność z Normami

Płyta licznika U96N została zaprojektowana zgodnie z europejskimi normami dotyczącymi wyposażenia rozdzielnic niskiego napięcia. Produkt posiada certyfikat CE potwierdzający spełnienie wymogów bezpieczeństwa i jakości. Konstrukcja i zastosowane materiały odpowiadają standardom DIN dla szyn montażowych oraz wymaganiom stawianym elementom instalacji elektrycznych.

Zastosowanie

Płyta licznika z krzyżakami to praktyczne narzędzie do organizacji przestrzeni w rozdzielnicach. Znajduje zastosowanie wszędzie tam, gdzie konieczne jest uporządkowane i bezpieczne rozmieszczenie liczników energii oraz aparatury modułowej.

• Montaż liczników energii jednofazowych i trójfazowych w rozdzielnicach mieszkaniowych, biurowych i przemysłowych.
• Integracja aparatury modułowej (wyłączniki nadprądowe, różnicowoprądowe, styczniki, przyciski) w jednej, estetycznej i łatwo dostępnej przestrzeni.
• Zastosowanie w tablicach rozdzielczych w obiektach użyteczności publicznej, gdzie liczniki muszą być łatwo odczytywane i serwisowane.
• Rozbudowa istniejących rozdzielnic – płyta umożliwia dodanie nowej grupy liczników bez konieczności wymiany całej szafy.

Wskazówki Montażowe

Montaż płyty licznika U96N powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP do 1 kV. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całej rozdzielnicy i upewnij się, że obwód nie jest pod napięciem. Płytę montuj na szynie nośnej TH35 (DIN) w rozdzielnicy – wsuń ją i zablokuj zgodnie z instrukcją producenta. W przypadku dokręcania przewodów do zacisków liczników lub aparatury stosuj się do momentów dokręcania podanych w dokumentacji urządzeń. Przekrój przewodów dobierz do obciążenia prądowego oraz wymogów norm ochrony przeciwporażeniowej. Po zakończeniu montażu sprawdź poprawność połączeń i wykonaj niezbędne pomiary.

FAQ

• Jakie liczniki energii mogę zamontować na płycie U96N? Płyta jest uniwersalna – pasują do niej standardowe liczniki jednofazowe i trójfazowe montowane na szynie TH35. Długość 450 mm umożliwia zamontowanie np. 3-4 liczników jednofazowych lub 2 trójfazowych w zależności od ich szerokości.
• Czy krzyżaki są zgodne z szyną DIN TH35? Tak, zamontowane krzyżaki są typowymi szynami nośnymi TH35 (35 mm), stosowanymi w rozdzielnicach dla aparatury modułowej. Są one fabrycznie przymocowane do płyty w odpowiednich odstępach, co ułatwia montaż liczników i aparatury.
• Czy płyta wymaga dodatkowego wiercenia otworów? Nie – płyta dostarczana jest z gotowymi krzyżakami, a do jej zamontowania w rozdzielnicy nie potrzeba wiercić nowych otworów. Wystarczy wsunąć ją na szynę nośną (TH35) i zabezpieczyć przed wysunięciem (zgodnie z dokumentacją rozdzielnicy).
