Płyta izolacyjna PMN 50x78, gr. 4mm do STN 53x84 o wym. 500x780mm | INC-20263 Incobex

Opis i Kluczowe Cechy

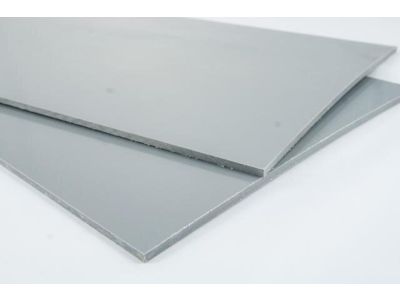

Płyta izolacyjna PMN 50x78 o grubości 4 mm to specjalistyczny komponent elektroinstalacyjny zaprojektowany przez renomowanego producenta Incobex. Produkt ten został wykonany z wysokiej jakości tworzywa mineralno-niemetalowego (PMN), które charakteryzuje się doskonałymi właściwościami dielektrycznymi oraz wysoką odpornością mechaniczną. Płyta o wymiarach zewnętrznych 500x780 mm jest dedykowana do współpracy z obudowami typu STN 53x84, stanowiąc fundament bezpiecznej konstrukcji rozdzielnic elektrycznych niskiego napięcia.

• Materiał PMN: Zastosowanie płyty mineralno-niemetalowej gwarantuje brak przewodnictwa prądu elektrycznego, co jest kluczowe dla zachowania odpowiednich odstępów izolacyjnych wewnątrz aparatury.
• Optymalna grubość: Grubość wynosząca 4 mm zapewnia idealny balans pomiędzy sztywnością konstrukcyjną a łatwością obróbki mechanicznej.
• Powierzchnia nieobrabiana: Surowe wykończenie powierzchni pozwala na zachowanie naturalnych właściwości materiału i daje instalatorowi swobodę w dalszej adaptacji elementu.
• Wymiary dopasowane: Precyzyjne wymiary 500x780 mm pozwalają na bezproblemowy montaż w dedykowanych systemach obudów termoutwardzalnych.

Zgodność z Normami

Płyta izolacyjna PMN została zaprojektowana i wyprodukowana zgodnie z rygorystycznymi normami dotyczącymi osprzętu do rozdzielnic i sterownic niskiego napięcia. Materiał mineralno-niemetalowy spełnia wymagania w zakresie odporności na prądy pełzne oraz wytrzymałości termicznej, co jest niezbędne w profesjonalnych instalacjach elektroenergetycznych. Produkt wspiera zachowanie odpowiedniego stopnia ochrony oraz klasy ochronności urządzeń, w których jest montowany.

Zastosowanie

Głównym przeznaczeniem płyty PMN 50x78 jest pełnienie funkcji izolacyjnej oraz montażowej wewnątrz obudów termoutwardzalnych. Jest ona niezastąpiona przy budowie:

• Złączy kablowych i pomiarowych montowanych na zewnątrz budynków.
• Rozdzielnic budowlanych oraz przemysłowych pracujących w trudnych warunkach środowiskowych.
• Układów sterowania i automatyki, gdzie wymagane jest odseparowanie komponentów od przewodzącej obudowy lub konstrukcji wsporczej.
• Systemów rozdziału energii niskiego napięcia w budownictwie wielorodzinnym i obiektach użyteczności publicznej.

Wskazówki Montażowe

Podczas instalacji płyty izolacyjnej PMN należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Obróbka mechaniczna: Płyta może być poddawana wierceniu i cięciu przy użyciu standardowych narzędzi do tworzyw sztucznych lub kompozytów. Zaleca się stosowanie narzędzi o drobnych zębach, aby uniknąć odprysków.
• Mocowanie: Płytę należy montować do dedykowanych wsporników wewnątrz obudowy STN 53x84 za pomocą śrub montażowych, dbając o równomierne rozłożenie punktów podparcia.
• Czystość: Przed montażem aparatury na płycie, należy upewnić się, że jej powierzchnia jest wolna od pyłu i zanieczyszczeń, co mogłoby wpłynąć na parametry izolacyjne.
• Moment dokręcania: Przy montażu aparatów modułowych lub szyn na płycie, należy stosować odpowiedni moment dokręcania, aby nie doprowadzić do pęknięcia materiału w punktach styku.

FAQ

1. Czy płyta PMN jest odporna na warunki atmosferyczne?
Tak, materiał mineralno-niemetalowy stosowany przez Incobex jest wysoce odporny na wilgoć oraz zmiany temperatur, co czyni go idealnym do stosowania w obudowach zewnętrznych termoutwardzalnych.

2. Czy płytę można malować lub lakierować?
Produkt dostarczany jest jako nieobrabiany. Choć malowanie jest możliwe, zazwyczaj nie jest zalecane, aby nie pogorszyć właściwości dielektrycznych powierzchni płyty.

3. Do jakich konkretnie obudów pasuje ten model?
Płyta o wymiarach 500x780 mm jest dedykowana głównie do obudów typu STN o wymiarach bazowych 53x84, zapewniając optymalne wypełnienie przestrzeni montażowej.
