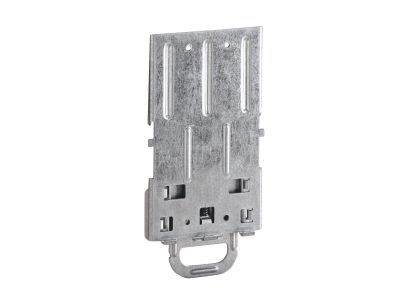

Płyta do mocowania wyłączników mocy DPX3 160 na szynie TH35 | 421071 Legrand

Opis i Kluczowe Cechy

Płyta do mocowania o numerze referencyjnym 421071 to zaawansowane rozwiązanie systemowe od renomowanego producenta LEGRAND, zaprojektowane z myślą o profesjonalnej integracji aparatury przemysłowej w rozdzielnicach niskiego napięcia. Produkt ten pełni rolę specjalistycznego adaptera, który umożliwia stabilny montaż wyłączników mocy serii DPX3 160 na standardowym wsporniku TH35, znanym powszechnie jako szyna DIN o szerokości 35 mm. Dzięki zastosowaniu tego elementu, możliwe jest połączenie zaawansowanej ochrony instalacji, jaką oferują wyłączniki kompaktowe, z elastycznością montażu modułowego. Płyta została zoptymalizowana pod kątem systemów obudów XL3 oraz XL3 S, co gwarantuje idealne dopasowanie mechaniczne i estetyczne wewnątrz rozdzielnicy.

• Pełna kompatybilność z wyłącznikami serii DPX3 160.
• Przeznaczona do montażu na wsporniku TH35 (szyna DIN).
• Element systemowy dedykowany do rozdzielnic XL3 oraz XL3 S.
• Solidna konstrukcja zapewniająca bezpieczeństwo mechaniczne aparatów.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami grupy Legrand, co zapewnia pełną spójność z systemami rozdziału energii XL3. Wykorzystanie oryginalnych akcesoriów montażowych jest niezbędne do zachowania deklarowanej przez producenta odporności zwarciowej oraz stopnia ochrony całej rozdzielnicy. Płyta wspiera budowę zestawów rozdzielczych zgodnie z normą PN-EN 61439, co jest kluczowe dla inżynierów i prefabrykatorów dbających o najwyższą jakość i bezpieczeństwo instalacji elektrycznych w obiektach przemysłowych i komercyjnych.

Zastosowanie

Głównym obszarem zastosowania płyty montażowej 421071 są nowoczesne systemy rozdziału energii, w których zachodzi potrzeba montażu wyłączników mocy DPX3 160 obok standardowej aparatury modułowej. Jest to rozwiązanie idealne do rozdzielnic głównych i piętrowych, gdzie przestrzeń montażowa musi być wykorzystana w sposób optymalny. Należy pamiętać, że adapter jest przeznaczony wyłącznie dla wyłączników DPX3 160 w wersji bez bocznego napędu silnikowego. Dzięki temu elementowi, elektrycy mogą w łatwy sposób zintegrować zabezpieczenia o wysokiej zdolności zwarciowej w standardowych rzędach aparatury modułowej.

Wskazówki Montażowe

Instalacja płyty na szynie TH35 jest intuicyjna i nie wymaga specjalistycznych narzędzi, jednak należy przestrzegać kilku zasad technicznych. Przed montażem należy upewnić się, że wspornik TH35 jest solidnie przytwierdzony do konstrukcji rozdzielnicy, aby wytrzymać ciężar wyłącznika DPX3 160. Płytę należy zatrzasnąć na szynie, a następnie przykręcić do niej wyłącznik mocy, stosując odpowiedni moment dokręcania śrub montażowych. Ważne jest, aby zweryfikować konfigurację aparatu – płyta nie jest kompatybilna z modelami wyposażonymi w boczny napęd silnikowy. Po zamontowaniu należy sprawdzić stabilność całego układu oraz zachowanie wymaganych odstępów izolacyjnych między aparatami.

FAQ

• Czy płyta 421071 pasuje do wyłączników DPX3 250? Nie, ten konkretny model adaptera jest dedykowany wyłącznie do serii DPX3 160.
• Czy mogę zamontować na tej płycie wyłącznik z napędem silnikowym? Tak, ale pod warunkiem, że nie jest to napęd montowany z boku urządzenia.
• W jakich systemach obudów można stosować ten adapter? Płyta jest częścią systemu wyposażenia XL3 oraz XL3 S, ale pasuje na każdą standardową szynę TH35 o odpowiedniej wytrzymałości mechanicznej.
• Czy adapter wymaga dodatkowych wsporników? Nie, płyta jest kompletnym elementem pozwalającym na osadzenie aparatu na szynie DIN.
