Płyta dławicowa 2-częściowa 650+150x400mm IP30, PrismaSet | LVS08497 Schneider Electric

Opis i Kluczowe Cechy

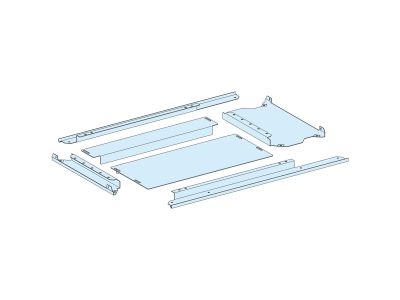

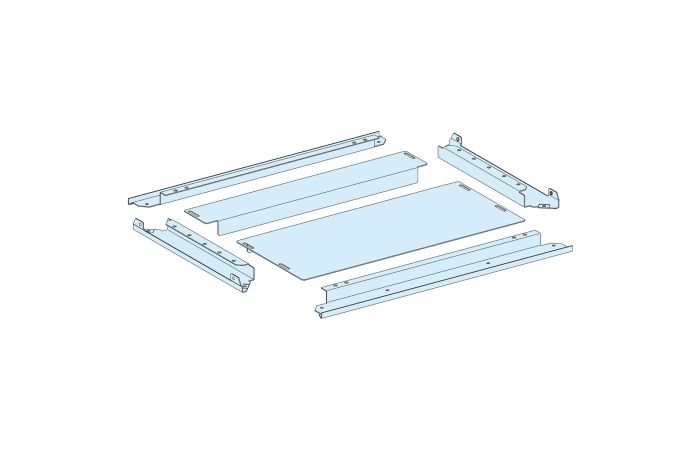

Płyta dławicowa Schneider Electric o numerze katalogowym LVS08497 to zaawansowany element konstrukcyjny dedykowany do profesjonalnych systemów rozdzielnic niskiego napięcia z serii PrismaSeT P. Produkt został zaprojektowany jako dwuczęściowa konstrukcja, co znacząco ułatwia proces wprowadzania i wyprowadzania okablowania o dużych przekrojach bez konieczności demontażu całego osprzętu. Wykonanie z wysokiej jakości stali poddanej precyzyjnej obróbce mechanicznej gwarantuje sztywność konstrukcyjną oraz długowieczność w wymagających warunkach eksploatacyjnych.

• Kompatybilność systemowa: Idealnie dopasowana do obudów PrismaSeT P o szerokości modułowej 650+150 mm oraz głębokości 400 mm.
• Estetyka i ochrona: Wykończenie w kolorze białym matowym (RAL 9003) o teksturze odpornej na zarysowania zapewnia spójność wizualną z resztą systemu rozdzielczego.
• Szczelność: Konstrukcja pozwala na zachowanie stopnia ochrony IP31, co skutecznie chroni wnętrze rozdzielnicy przed pyłem oraz kroplami wody spadającymi pionowo.
• Dwuczęściowa budowa: Umożliwia elastyczne zarządzanie przepustami kablowymi i ułatwia modyfikacje instalacji w przyszłości.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami Schneider Electric, co zapewnia pełną integrację z systemem PrismaSeT P. Wykorzystanie certyfikowanych materiałów stalowych oraz powłoki lakierniczej zgodnej z normami środowiskowymi gwarantuje bezpieczeństwo użytkowania w obiektach komercyjnych i przemysłowych. Płyta wspiera utrzymanie deklarowanego stopnia ochrony IP31 całej obudowy, co jest kluczowe dla zachowania ciągłości certyfikacji rozdzielnicy zgodnie z normą IEC 61439-1/2.

Zastosowanie

Płyta dławicowa LVS08497 znajduje zastosowanie wszędzie tam, gdzie wymagana jest najwyższa niezawodność i porządek w prowadzeniu tras kablowych. Jest to kluczowy element w rozdzielnicach głównych i oddziałowych w budynkach biurowych, centrach danych oraz zakładach przemysłowych. Dzięki szerokości 650+150 mm, produkt ten jest dedykowany do szerokich pól rozdzielczych, w których wydzielona sekcja 150 mm służy zazwyczaj jako przedział kablowy, ułatwiając separację szyn zbiorczych od przewodów odpływowych.

Wskazówki Montażowe

Montaż płyty dławicowej powinien odbywać się na etapie prefabrykacji lub instalacji obudowy na obiekcie. Dzięki dwuczęściowej konstrukcji, instalator może zamontować jedną część płyty, ułożyć kable, a następnie domknąć przepust drugą częścią, co eliminuje ryzyko uszkodzenia izolacji przewodów przy przeciąganiu przez ciasne otwory. Zaleca się stosowanie dedykowanych dławików kablowych lub uszczelek krawędziowych w celu pełnego wykorzystania potencjału ochrony IP31. Należy zwrócić uwagę na poprawne dokręcenie śrub montażowych, aby zapewnić ciągłość galwaniczną z konstrukcją obudowy (uziemienie).

FAQ

• Czy płyta pasuje do starszych obudów Prisma P? Produkt jest dedykowany do nowej serii PrismaSeT P, jednak ze względu na zachowanie standardów wymiarowych, w wielu przypadkach może być kompatybilny wstecznie – zaleca się jednak weryfikację dokumentacji technicznej konkretnej obudowy.
• Jaki jest stopień ochrony po zamontowaniu płyty? Płyta pozwala na zachowanie stopnia ochrony IP31, pod warunkiem prawidłowego montażu i uszczelnienia przejść kablowych.
• Z jakiego materiału wykonana jest płyta? Jest to wysokiej jakości stal obrabiana mechanicznie, malowana proszkowo na kolor RAL 9003.
