Płyta czołowa z nawiertami 5 poziomych otworów metalowa Harmony XAP | XAPE305 Schneider Electric

Opis i Kluczowe Cechy

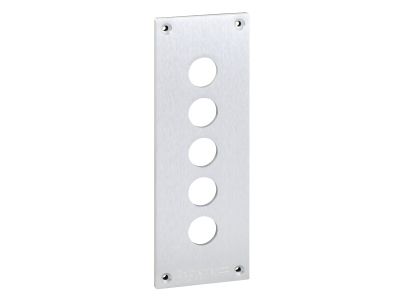

Płyta czołowa XAPE305 firmy Schneider Electric to element systemu Harmony XAP, przeznaczona do montażu podtynkowego. Wykonana z anodowanego stopu aluminium, posiada 5 poziomych otworów o średnicy 22 mm, umożliwiających instalację przycisków sterowniczych, przełączników i sygnalizatorów. Jej solidna konstrukcja zapewnia ochronę elementów przed uszkodzeniami mechanicznymi i chemicznymi, a stopień ochrony IP65 gwarantuje odporność na kurz i wilgoć w trudnych warunkach pracy.

• 5 otworów o średnicy 22 mm: umożliwia montaż szerokiej gamy przycisków, przełączników i lamp sygnalizacyjnych z serii Harmony – elastyczność w projektowaniu paneli operatorskich.
• Anodowany stop aluminium: wysoka odporność na korozję, uszkodzenia mechaniczne i czynniki chemiczne – trwałość w środowisku przemysłowym.
• Stopień ochrony IP65: pyłoszczelność i ochrona przed strugami wody – niezawodna praca na zewnątrz i w wilgotnych pomieszczeniach.
• Szeroki zakres temperatur pracy od -25°C do 70°C: gwarantuje stabilne działanie w skrajnych warunkach klimatycznych.
• Zgodność z elementami Harmony 22mm: łatwa integracja z istniejącą instalacją i szybka rozbudowa panelu sterowniczego.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Montaż zgodny z zaleceniami producenta zapewnia niezawodność i ochronę.

Zastosowanie

Płyta czołowa XAPE305 jest przeznaczona do tworzenia stanowisk operatorskich i paneli sterowniczych w trudnych warunkach przemysłowych. Umożliwia montaż elementów sterowania i sygnalizacji w jednym, wytrzymałym etui.

• Tworzenie paneli sterowniczych maszyn i urządzeń wymagających odporności na wilgoć i pył.
• Instalacja przycisków sterowniczych i przełączników w obiektach przemysłowych, magazynach i halach produkcyjnych.
• Sygnalizacja optyczna i akustyczna w systemach bezpieczeństwa i alarmowych.
• Praca w rozdzielnicach i szafach sterowniczych narażonych na działanie czynników zewnętrznych.

Wskazówki Montażowe

Montaż płyty czołowej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie. Płyta montowana jest podtynkowo; otwory 22mm przeznaczone są do montażu elementów Harmony. Przekrój przewodów należy dobrać do spodziewanego obciążenia prądowego. W przypadku montażu na zewnątrz należy zadbać o szczelność połączeń, aby zachować klasę IP65.

FAQ

• Jakie elementy można zamontować w płycie XAPE305? Płyta posiada 5 otworów o średnicy 22 mm, przeznaczonych do montażu przycisków, przełączników, lamp sygnalizacyjnych i innych elementów sterowniczych z serii Harmony XAP.
• Jaki stopień ochrony ma płyta? Płyta wykonana z anodowanego aluminium zapewnia stopień ochrony IP65, co oznacza odporność na pył i strugi wody. Po zmontowaniu z odpowiednimi uszczelkami i elementami, cały panel może osiągnąć ten sam poziom ochrony.
• Czy płyta jest odporna na działanie chemikaliów? Tak, anodowany stop aluminium charakteryzuje się odpornością na wiele czynników chemicznych, co sprawdza się w środowiskach przemysłowych i laboratoryjnych.
