Płyta czołowa pozioma NSX250 Z DZW.3P PSet | LVS03604 Schneider Electric

Opis i Kluczowe Cechy

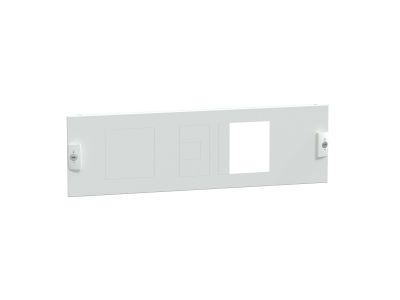

Płyta czołowa pozioma o numerze katalogowym LVS03604 to zaawansowany element systemowy dedykowany do profesjonalnych rozdzielnic niskiego napięcia z serii PanelSeT P. Produkt został zaprojektowany przez Schneider Electric z myślą o precyzyjnym zabezpieczeniu i estetycznym wykończeniu miejsc montażu wyłączników oraz rozłączników serii ComPacT NSX 100-250 w wersji 3-biegunowej (3P). Wykonanie z wysokiej jakości blachy stalowej, poddanej procesowi elektroforezy oraz malowaniu proszkowemu poliestrowemu polimeryzowanemu na gorąco, gwarantuje wyjątkową odporność na korozję oraz uszkodzenia mechaniczne.

• Kompatybilność systemowa: Idealnie dopasowana do urządzeń ComPacT Vigi oraz VigiComPacT NSX 3P o prądach znamionowych od 100 A do 250 A.
• Wszechstronność sterowania: Wycięcie w płycie zostało zoptymalizowane pod kątem obsługi różnych mechanizmów, w tym dźwigni przełącznych, bezpośrednich uchwytów obrotowych oraz napędów silnikowych.
• Wymiary i modułowość: Płyta o wysokości nominalnej 150 mm zajmuje 3 moduły w pionie i jest przeznaczona do obudów o szerokości 650 mm (szerokość robocza płyty wynosi 500 mm).
• Estetyka i trwałość: Wykończenie w kolorze białym (RAL 9003) zapewnia spójność wizualną z nowoczesnymi systemami rozdzielczymi.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania bezpieczeństwa i ochrony środowiska, co jest kluczowe w nowoczesnych instalacjach przemysłowych. Płyta czołowa jest w pełni zgodna z dyrektywą RoHS, ograniczającą stosowanie niebezpiecznych substancji w sprzęcie elektrycznym, oraz rozporządzeniem REACh, co potwierdza dbałość producenta o ekologię i bezpieczeństwo użytkowników końcowych. Wysoka jakość powłoki lakierniczej uzyskana dzięki obróbce elektroforetycznej zapewnia długowieczność eksploatacji nawet w wymagających warunkach środowiskowych wewnątrz rozdzielnic.

Zastosowanie

Płyta LVS03604 znajduje zastosowanie w rozdzielnicach mocy i systemach sterowania opartych na architekturze PanelSeT P. Jest niezastąpiona przy budowie pól zasilających i odpływowych, gdzie wykorzystywane są aparaty ComPacT NSX 100-250. Dzięki poziomej orientacji montażu, pozwala na optymalne zagospodarowanie przestrzeni wewnątrz szafy, zapewniając jednocześnie odpowiedni stopień ochrony przed dotykiem części czynnych oraz ułatwiając dostęp do elementów sterowniczych aparatury modułowej i kompaktowej.

Wskazówki Montażowe

Instalacja płyty czołowej powinna odbywać się w dedykowanych szafach o szerokości 650 mm. Dzięki systemowi modułowemu, montaż jest szybki i intuicyjny. Należy upewnić się, że aparat (wyłącznik lub rozłącznik) jest prawidłowo osadzony na szynie lub płycie montażowej przed zamocowaniem osłony czołowej. Precyzyjne wycięcie eliminuje konieczność dodatkowej obróbki mechanicznej na obiekcie, co znacząco skraca czas prefabrykacji rozdzielnicy. Podczas montażu zaleca się stosowanie standardowych narzędzi monterskich, dbając o stabilne dokręcenie elementów mocujących w celu zapewnienia ciągłości metalicznej obudowy.

FAQ

• Czy płyta pasuje do wyłączników 4-biegunowych (4P)? Nie, prezentowany model LVS03604 jest dedykowany wyłącznie do wersji 3-biegunowych (3P) z modułami Vigi lub bez.
• Jaki jest kolor płyty w standardzie RAL? Płyta jest malowana na kolor biały o oznaczeniu RAL 9003.
• Czy płyta obsługuje napęd silnikowy? Tak, konstrukcja wycięcia pozwala na swobodną instalację i obsługę aparatów wyposażonych w mechanizm silnikowy oraz uchwyty obrotowe.
• Z jakiego materiału wykonana jest osłona? Produkt wykonany jest z wytrzymałej blachy stalowej zabezpieczonej antykorozyjnie.
