Płyta czołowa na stałe NW PSet | LVS03711 Schneider Electric

Opis i Kluczowe Cechy

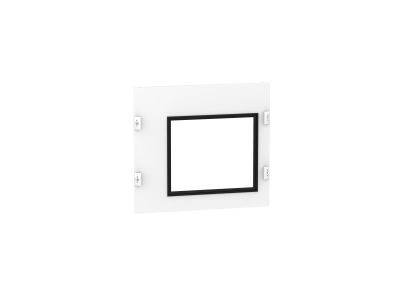

Płyta czołowa na stałe NW PSet to element dedykowany do zabezpieczania i osłony urządzeń sterujących w szafach PanelSeT. Wykonana w kolorze białym RAL9003 z powłoką stalową poliestrową polimeryzowaną na gorącie zapewnia trwałość i estetyczny wygląd. Płyta posiada wycięcie pod urządzenia wysuwne Masterpact NW08 (3P lub 4P) oraz mechanizmy sterowania, m.in. przedni uchwyt obrotowy, przełącznik lub mechanizm silnikowy. Zaprojektowana do montażu poziomego w obudowach o szerokości 650 mm.

• Wycięcie pod urządzenia Masterpact NW08: Umożliwia montaż i zabezpieczenie wybranych modeli wyłączników w szafach PanelSeT.
• Kompatybilność z wieloma mechanizmami sterowania: Obsługa uchwytów obrotowych, przełączników i napędów silnikowych – elastyczność w doborze rozwiązań instalacyjnych.
• Montaż poziomy w obudowach 650 mm: Precyzyjne dopasowanie do standardowych szaf, ułatwiające organizację przestrzeni w rozdzielnicach.
• Wysoka trwałość dzięki powłoce proszkowej: Odporna na korozję, zarysowania i warunki środowiskowe – zachowuje właściwości przez lata eksploatacji.
• Kolor biały RAL9003: Estetyczny wygląd, jednolity z systemami PanelSeT, ułatwiający identyfikację w instalacjach.

Zgodność z Normami

Płyta czołowa NW PSet spełnia wymogi dyrektyw unijnych, w tym RoHS i REACh. Powłoka stalowa z proszkowym poliestrem polimeryzowanym na gorąco gwarantuje zgodność z normami bezpieczeństwa elektrycznego i ochrony środowiska.

Zastosowanie

Płyta czołowa NW PSet przeznaczona jest do montażu w szafach PanelSeT, gdzie wymagana jest osłona i zabezpieczenie urządzeń sterujących, szczególnie w instalacjach przemysłowych i energetycznych.

• Stosowanie w szafach rozdzielczych z wyłącznikami Masterpact NW08 (3P/4P) do osłony mechanizmów sterowania.
• Montaż w instalacjach elektrycznych wymagających estetycznego i trwałego zabezpieczenia aparatury.
• Zastosowanie w rozdzielnicach przemysłowych i energetycznych, gdzie kluczowa jest ochrona przed uszkodzeniami mechanicznymi.
• Wykorzystanie w systemach PanelSeT o szerokości 650 mm – kompatybilna z obudowami dedykowanymi dla urządzeń wysuwnych.

Wskazówki Montażowe

Montaż płyty powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od instalacji. Płytę należy zamocować w obudowie o szerokości 650 mm, zachowując zgodność z wymiarami wycięcia pod urządzenia sterujące. Upewnić się, że mechanizmy sterowania (uchwyt obrotowy, przełącznik, napęd silnikowy) są prawidłowo umieszczone w wycięciu płyty. Po montażu sprawdzić stabilność i szczelność połączeń.

FAQ

• Czy płyta NW PSet jest kompatybilna z innymi modelami wyłączników niż Masterpact NW08? Płyta została zaprojektowana z myślą o wyłącznikach Masterpact NW08 w wersjach 3P i 4P. Inne modele mogą wymagać dostosowania wycięcia lub użycia dedykowanej płyty.
• Jaki jest maksymalny prąd obciążenia dla urządzeń montowanych z tą płytą? Parametr nie został określony w dostępnych danych. Zaleca się sprawdzenie dokumentacji technicznej wyłącznika Masterpact NW08 i płyty NW PSet.
• Czy płyta może być stosowana w środowiskach zewnętrznych? Powłoka proszkowa zapewnia odporność na korozję, jednak płyta nie jest przeznaczona do bezpośredniego narażenia na warunki atmosferyczne (deszcz, promieniowanie UV). Stosować wyłącznie w pomieszczeniach suchych i osłoniętych.
