Płyta czołowa do mocowanego poziomo NSX630 3P, PrismaSet | LVS03643 Schneider Electric

Opis i Kluczowe Cechy

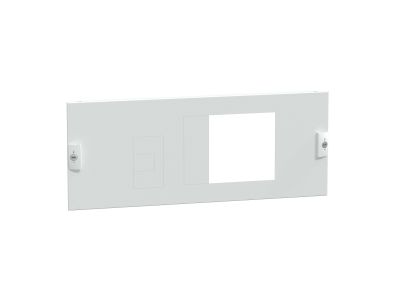

Płyta czołowa Schneider Electric o numerze katalogowym LVS03643 to zaawansowany element systemu zabudowy PrismaSet, zaprojektowany z myślą o profesjonalnych rozdzielnicach niskiego napięcia. Produkt został precyzyjnie wykonany z blachy stalowej poddanej obróbce elektroforetycznej oraz malowaniu proszkowemu poliestrowemu polimeryzowanemu na gorąco, co gwarantuje wyjątkową odporność na korozję i uszkodzenia mechaniczne. Wykończenie w kolorze białym (RAL 9003) zapewnia estetyczny i profesjonalny wygląd wnętrza szafy PanelSeT P.

• Kompatybilność sprzętowa: Płyta posiada dedykowane wycięcie pod wyłączniki i rozłączniki serii ComPacT NSX, VigiComPacT NSX oraz CVS w wersji 3-biegunowej (3P) o prądach znamionowych 400A i 630A.
• Wszechstronność sterowania: Konstrukcja wspiera różnorodne mechanizmy napędowe, w tym bezpośrednie uchwyty obrotowe, dźwignie przełączające oraz napędy silnikowe, co pozwala na pełną elastyczność w projektowaniu układów sterowania.
• Wymiary i modułowość: Płyta o wysokości nominalnej 200 mm i szerokości 500 mm zajmuje 4 moduły pionowe w szafach o szerokości 650 mm, co ułatwia optymalne zagospodarowanie przestrzeni montażowej.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania bezpieczeństwa i ochrony środowiska, co jest kluczowe w nowoczesnych instalacjach elektroenergetycznych. Płyta czołowa jest w pełni zgodna z dyrektywą RoHS, ograniczającą stosowanie niebezpiecznych substancji w sprzęcie elektrycznym, oraz rozporządzeniem REACh, dotyczącym bezpiecznego stosowania chemikaliów. Wysoka jakość wykonania w standardzie Schneider Electric gwarantuje długowieczność i niezawodność w wymagających warunkach przemysłowych.

Zastosowanie

Płyta LVS03643 jest przeznaczona do montażu poziomego w szafach rozdzielczych systemu PanelSeT P. Znajduje zastosowanie w głównych i pomocniczych rozdzielnicach energii w obiektach komercyjnych, przemysłowych oraz infrastrukturze krytycznej. Dzięki precyzyjnemu wycięciu, płyta skutecznie maskuje elementy pod napięciem, zapewniając stopień ochrony frontu urządzenia i bezpieczeństwo obsługi serwisowej przy jednoczesnym zachowaniu łatwego dostępu do elementów sterowniczych wyłącznika.

Wskazówki Montażowe

Instalacja płyty czołowej powinna odbywać się w systemowych szafach o szerokości 650 mm. Dzięki modułowej konstrukcji (4 moduły pionowe), montaż jest szybki i intuicyjny. Należy upewnić się, że aparat (np. NSX630) jest zamontowany na odpowiedniej głębokości, aby wycięcie w płycie idealnie licowało się z mechanizmem sterującym. Zaleca się stosowanie oryginalnych śrub montażowych dostarczanych z systemem PrismaSet, aby zapewnić ciągłość elektryczną obudowy i odpowiednie uziemienie elementów metalowych.

FAQ

• Czy płyta pasuje do wersji 4-biegunowej (4P)? Nie, niniejszy model LVS03643 jest dedykowany wyłącznie do aparatów w wersji 3-biegunowej (3P).
• Jaki jest kolor płyty? Płyta jest malowana proszkowo na kolor biały o kodzie RAL 9003.
• Czy płyta obsługuje napęd silnikowy? Tak, konstrukcja wycięcia została zaprojektowana tak, aby umożliwić montaż i swobodną pracę mechanizmu silnikowego na wyłączniku NSX.
• Z jakiego materiału wykonana jest płyta? Produkt wykonany jest z wysokiej jakości blachy stalowej, co zapewnia sztywność konstrukcji i trwałość.
