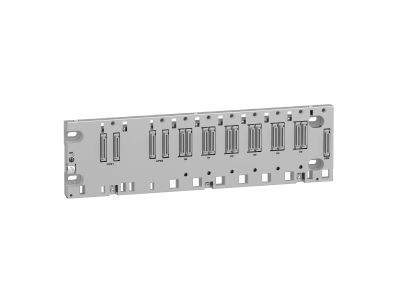

Płyta bazowa M580 ETH 6-slotów PODW ZAS AGR | BMEXBP0602H Schneider Electric

Opis i Kluczowe Cechy

Płyta bazowa BMEXBP0602H należy do serii Modicon X80, wspólnej platformy modułów dla sterowników automatyki Modicon M580 i M340. Jest to podwójna płyta montażowa z magistralą X-bus i Ethernet, wyposażona w 6 gniazd dla dowolnych modułów oraz obsługująca nadmiarowość zasilania. Dzięki wzmocnionej konstrukcji może pracować w wydłużonym zakresie temperatur od -25°C do +70°C, co czyni ją rozwiązaniem do wymagających środowisk przemysłowych. Pobór mocy wynosi 4,15 W, co przekłada się na energooszczędną pracę całego systemu.

• 6 gniazd X-bus i Ethernet: Umożliwia elastyczne rozmieszczenie modułów we/wy i komunikację w architekturze M580/M340 bez konieczności stosowania dodatkowych przejściówek.
• Nadmiarowość zasilania: Zapewnia ciągłość działania systemu nawet w przypadku awarii jednego źródła – kluczowe dla aplikacji krytycznych, takich jak centra danych czy energetyka.
• Wzmocniona konstrukcja i zakres temperatur -25…+70°C: Gwarantuje niezawodną pracę w trudnych warunkach przemysłowych (górnictwo, metalurgia, gospodarka wodno-ściekowa) bez ryzyka przegrzania lub uszkodzenia elektroniki.
• Prąd 164 mA przy 24 V DC i 64 mA przy 3,3 V DC: Niski pobór prądu pozwala na integrację z zasilaczami X80 bez przeciążania magistrali, a jednocześnie dostarcza wystarczającą moc dla podłączonych modułów.
• Kompatybilność z modułami Modicon X80, procesorami M340/M580 oraz zasilaczem X80: Ujednolica architekturę automatyki, redukuje koszty magazynowania części zamiennych i szkoleń dzięki jednej platformie.

Zgodność z Normami

Produkt spełnia wymagania norm EN 61131-2, EN 61000-6-4, EN 61000-6-2 oraz EN 61010-2-201, co potwierdza jego bezpieczeństwo i odporność na zakłócenia elektromagnetyczne w środowisku przemysłowym. Posiada oznaczenie IP20 – standard ochrony dla aparatury montowanej w suchych pomieszczeniach rozdzielnic.

Zastosowanie

Płyta bazowa BMEXBP0602H dedykowana jest do budowy rozproszonych systemów sterowania opartych na sterownikach Modicon M580 i M340. Sprawdza się w aplikacjach wymagających wysokiej dostępności i odporności na warunki środowiskowe.

• Tworzenie redundantnych układów sterowania w centrach danych, elektrowniach i infrastrukturze krytycznej.
• Automatyka procesów ciągłych w gospodarce wodno-ściekowej – praca w zmiennych temperaturach i wilgotności.
• Systemy sterowania maszynami w górnictwie i metalurgii, gdzie wymagana jest wytrzymałość mechaniczna i szeroki zakres temperatur.
• Rozbudowa istniejących instalacji Modicon X80 o dodatkowe moduły we/wy poprzez gniazdo rozszerzające XBE.

Wskazówki Montażowe

Montaż płyty bazowej oraz podłączanie modułów powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Płytę montuje się w szafie sterowniczej na standardowej szynie TH35 (DIN) lub bezpośrednio za pomocą otworów montażowych. Przekroje przewodów zasilających należy dobrać zgodnie z prądami znamionowymi (164 mA @24V DC, 64 mA @3,3V DC). Momenty dokręcania śrub zacisków – według dokumentacji producenta. Zapewnić odpowiednią cyrkulację powietrza wokół płyty, aby utrzymać temperaturę w dopuszczalnym zakresie.

FAQ

• Czy płyta BMEXBP0602H obsługuje podświetlenie LED modułów? Płyta bazowa nie generuje sygnałów podświetlenia – diody LED na modułach X80 działają niezależnie po podłączeniu do magistrali i zasilania.
• Jaki stopień ochrony ma płyta? Deklarowany stopień ochrony to IP20 – odpowiedni dla montażu w suchych, zamkniętych szafach sterowniczych. W środowiskach z pyłem lub wilgocią należy zastosować dodatkową obudowę.
• Czy można użyć płyty z procesorem M340? Tak, płyta jest kompatybilna z procesorami M340 oraz M580, a także z zasilaczami i modułami serii Modicon X80.
