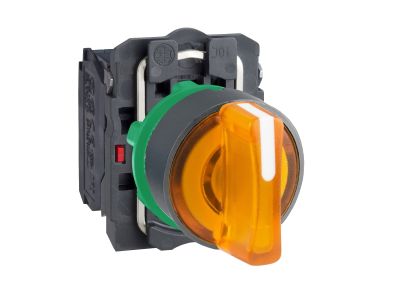

Piórko podświetl. 230-240V 3POŁ.STAB.POMA | XB5AK135M5 Schneider Electric

Opis i Kluczowe Cechy

Przełącznik dźwigniowy (piórko) podświetlany XB5AK135M5 przeznaczony jest do pracy przy napięciu 230-240 V AC. Dzięki trzem stabilnym położeniom umożliwia wygodne i niezawodne sterowanie odbiornikami w instalacjach elektrycznych. Brak w danych producenta informacji o szerokości modułu – zalecamy weryfikację w dokumentacji technicznej.

• Napięcie podświetlenia 230-240 V AC: Podświetlenie dostosowane bezpośrednio do napięcia sieciowego – nie wymaga dodatkowego transformatora ani rezystora, co upraszcza instalację.
• Trzy stabilne położenia: Każde położenie jest utrzymywane bez konieczności przytrzymywania dźwigni, co pozwala na ciągłe sterowanie (np. załączanie, wyłączanie, przełączanie trybów).
• Konstrukcja piórkowa (dźwigniowa): Ergonomiczny uchwyt ułatwia obsługę nawet w rękawicach, a kompaktowa obudowa umożliwia montaż w standardowych panelach.
• Symbol XB5AK135M5: Produkt z serii znanego producenta – gwarancja kompatybilności z akcesoriami i wymiennymi blokami stykowymi (sprawdź dedykowane osprzęt).
• Wszechstronność zastosowań: Nadaje się do sterowania oświetleniem, sygnalizacją, a także jako element paneli operatorskich maszyn i urządzeń.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Dokładne numery norm (np. IEC/EN 60947) mogą być podane w karcie katalogowej producenta – przed montażem należy zapoznać się z pełną dokumentacją techniczną.

Zastosowanie

Przełącznik dźwigniowy XB5AK135M5 znajduje zastosowanie w instalacjach przemysłowych, komercyjnych i mieszkaniowych, gdzie wymagane jest wielopozycyjne sterowanie z podświetleniem. Poniżej przykładowe scenariusze:

• Sterowanie oświetleniem z możliwością wyboru trzech scen (np. 0-33-100% mocy) w halach produkcyjnych lub magazynach.
• Przełączanie trybów pracy wentylacji lub ogrzewania (automatyczny / ręczny / wyłączony) w systemach HVAC.
• Kontrola pracy silników – załącz, wyłącz, rewers (po zastosowaniu odpowiedniego układu styczników).
• Sygnalizacja stanów awaryjnych jako element paneli operatorskich – podświetlenie wskazuje aktywność wybranego położenia.

Wskazówki Montażowe

Montaż i podłączenie przełącznika może być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie przeznaczone jest do montażu na panelu (wycięcie o wymiarach zgodnych z dokumentacją). Podłącz przewody zgodnie ze schematem – przekrój przewodów dobierz do spodziewanego prądu roboczego. Moment dokręcania śrub zacisków należy stosować według wartości podanych w karcie katalogowej. Po zamontowaniu sprawdź poprawność działania każdego położenia oraz działanie podświetlenia.

FAQ

• Czy podświetlenie jest LED czy żarówkowe? W dostępnych danych nie określono typu źródła światła. Podświetlenie jest przystosowane do napięcia 230-240 V AC. Aby poznać szczegóły (żywotność, wymiana), sprawdź kartę katalogową producenta.
• Jaki stopień ochrony ma ten przełącznik? Producent nie podał stopnia ochrony w nazwie ani symbolu. Standardowo aparatura modułowa w suchych pomieszczeniach posiada IP20. Jeśli wymagana jest wyższa szczelność, zastosuj dodatkową osłonę lub sprawdź dedykowaną wersję z wyższym IP.
• Po wybraniu położenia – czy przełącznik sam wraca do pozycji początkowej? Z nazwy wynika, że przełącznik ma stabilne (trzymane) położenia, co oznacza, że po ustawieniu dźwigni w jednym z trzech punktów pozostaje w nim bez samoczynnego powrotu. Nie jest to przełącznik sprężynowy (chwilowy).
