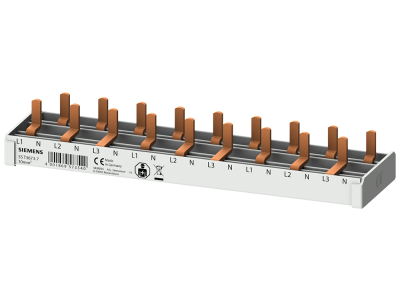

Szyna łączeniowa grzebieniowa 10 mm2, 4-faz., 9x (1-faz.+N), 166 mm | 5ST3673-7 Siemens

Alternatywny kod produktu: 5ST36737

Opis i Kluczowe Cechy

Szyna łączeniowa grzebieniowa 10 mm² (symbol 5ST3673-7) to kompaktowe rozwiązanie do szybkiego i bezpiecznego łączenia aparatury modułowej w rozdzielnicach. Zaprojektowana do współpracy z 9 urządzeniami kompaktowymi (1 DU) w układzie 4-fazowym (L1, L2, L3, N), zapewnia stabilne i uporządkowane połączenia obwodów zasilających. Długość 166 mm (9 modułów) ułatwia montaż w standardowych szafach rozdzielczych.

• Przyłącze 10 mm²: Obsługuje wysokie prądy robocze, zapewniając niezawodne zasilanie aparatury modułowej.
• Układ 4-fazowy (L1, L2, L3, N): Umożliwia podłączenie trzech faz i neutralnego w jednym elemencie, upraszczając okablowanie rozdzielnicy.
• 9x urządzenia 1 DU: Współpraca z 9 modułami kompaktowymi, co pozwala na ekonomiczne zarządzanie okablowaniem w szafach sterowniczych.
• Zabezpieczenie przed dotknięciem: Chroni personel przed przypadkowym kontaktem z napięciem podczas prac konserwacyjnych.
• Stała długość 166 mm (9 DU): Standardowy wymiar ułatwiający planowanie układu rozdzielnicy i montaż przy użyciu typowych akcesoriów.

Zgodność z Normami

Szyna łączeniowa spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego i zgodności z dyrektywami UE. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi standardami w zakresie izolacji i ochrony przed dotykiem.

Zastosowanie

Szyna grzebieniowa 10 mm² 4-fazowa przeznaczona jest do stosowania w rozdzielnicach elektrycznych i szafach sterowniczych do połączeń aparatury modułowej.

• Szafy rozdzielcze w budynkach mieszkalnych i przemysłowych – centralne zasilanie aparatów modułowych.
• Instalacje przemysłowe – uporządkowane połączenia obwodów mocy i sterowania.
• Systemy automatyki budynkowej i sterowniczej – szybkie montowanie i wymiana modułów.
• Pulpity i szafki sterownicze maszyn – kompaktowe rozwiązanie dla układów zasilania.

Wskazówki Montażowe

Montaż szyny powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Szynę mocować w standardowych szynach TH 35 mm (EN 60715) za pomocą zatrzasków. Zapewnić odpowiednią przestrzeń montażową (166 mm) i zachować odstępy między sąsiednimi szynami zgodnie z dokumentacją techniczną. Po montażu sprawdzić poprawność połączeń i dokręcić śruby z odpowiednim momentem (zgodnie z zaleceniami producenta aparatury).

FAQ

• Czy szyna współpracuje z urządzeniami innych producentów? Tak – szyna grzebieniowa 10 mm² 4-fazowa jest standardowym elementem konstrukcyjnym dostępnym w systemach rozdzielnic i współpracuje z większością aparatów modułowych 1 DU.
• Jaki jest maksymalny prąd roboczy szyny? Dane dotyczące maksymalnego prądu roboczego nie zostały podane w specyfikacji. Zaleca się dobór szyny zgodnie z sumarycznym prądem zasilanych odbiorników i parametrami aparatury.
• Czy szyna może być stosowana w środowiskach agresywnych chemicznie? Nie – szyna nie jest przeznaczona do stosowania w środowiskach o podwyższonej wilgotności, zapyleniu lub narażonych na działanie agresywnych substancji chemicznych. Stosować wyłącznie w suchych, czystych pomieszczeniach zgodnie z normami instalacyjnymi.
