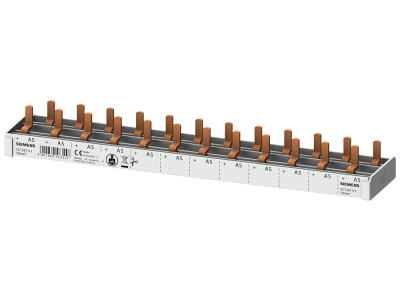

Szyna łączeniowa grzebieniowa kompaktowa 10mm2 przyłącze+/AS 12xCBE 1 SM zabezpieczona przed dotkn. | 5ST3674-1 Siemens

Alternatywny kod produktu: 5ST36741

Opis i Kluczowe Cechy

Szyna łączeniowa grzebieniowa kompaktowa 10mm² (symbol 5ST3674-1) to element osprzętu elektrycznego dedykowany do montażu w rozdzielnicach i szafach sterowniczych. Oferuje 12 biegunów zabezpieczonych przed przypadkowym dotknięciem, co eliminuje ryzyko porażenia prądem podczas prac serwisowych. Przyłącze +/AS umożliwia szybkie i pewne połączenie z aparaturą modułową, a kompaktowe wymiary ułatwiają organizację przestrzeni w szafie.

• Przyłącze +/AS: Zapewnia szybkie i pewne połączenie z aparaturą modułową – eliminuje konieczność indywidualnego okablowania każdego bieguna.
• 12 biegunów (12xCBE 1 SM): Umożliwia jednoczesne zasilanie do 12 obwodów z jednego punktu, co optymalizuje organizację instalacji.
• Zabezpieczenie przed dotykiem: Osłony chroniące przed przypadkowym kontaktem z napięciem, co zwiększa bezpieczeństwo personelu podczas prac konserwacyjnych.
• Przekrój 10mm²: Przystosowany do obciążeń prądowych do 63A, idealny do średnich i dużych instalacji.
• Stała długość 12 DU: Kompaktowe wymiary ułatwiają montaż w standardowych szynach TH35 i przestrzeniach o ograniczonej wielkości.

Zgodność z Normami

Szyna spełnia wymogi norm europejskich dla aparatury łączeniowej i osprzętu rozdzielnic niskiego napięcia. Posiada oznakowanie CE oraz deklarację zgodności z normami VDE i IEC dotyczącymi bezpieczeństwa elektrycznego i ochrony przed dotykiem.

Zastosowanie

Szyna grzebieniowa kompaktowa 10mm² znajduje zastosowanie w nowoczesnych instalacjach elektrycznych, gdzie wymagane jest bezpieczne i zorganizowane doprowadzenie zasilania do aparatury modułowej.

• Montaż w rozdzielnicach i szafach sterowniczych jako główna szyna zasilająca.
• Szybkie łączenie aparatów modułowych (wyłączników, styczników, zabezpieczeń) w układach sterowania i zasilania.
• Instalacje przemysłowe i budynkowe wymagające zwartej organizacji obwodów.
• Modernizacje istniejących instalacji – zastępowanie tradycyjnych połączeń przewodowych kompaktowymi szynami grzebieniowymi.

Wskazówki Montażowe

Montaż szyny powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w obwodzie. Szynę należy zamocować na standardowej szynie TH35 (symetrycznej) z zachowaniem właściwego momentu dokręcania (zgodnie z dokumentacją techniczną). Przyłącze +/AS umożliwia szybkie połączenie – należy upewnić się, że styki są dobrze osadzone. Podczas montażu aparatury modułowej na szynie, stosować zalecane odstępy między modułami w celu zapewnienia odpowiedniej wentylacji i chłodzenia. Po zakończeniu prac sprawdzić poprawność połączeń i brak zwarć.

FAQ

• Jaki maksymalny prąd można doprowadzić przez szynę 10mm²? Przekrój 10mm² przystosowany jest do obciążeń do 63A w warunkach pracy ciągłej. Dokładne parametry należy potwierdzić w dokumentacji technicznej producenta.
• Czy szyna jest kompatybilna ze wszystkimi aparatami modułowymi? Tak – szyna z przyłączem +/AS zaprojektowana jest do współpracy z aparaturą modułową standardu DIN, wyposażoną w odpowiednie styki.
• Jakie są zalecane odstępy między modułami na szynie? Odstępy zależą od mocy aparatów i warunków chłodzenia. Zazwyczaj stosuje się odstęp co najmniej 5mm między sąsiednimi modułami, jednak szczegółowe wytyczne znajdują się w dokumentacji technicznej.
