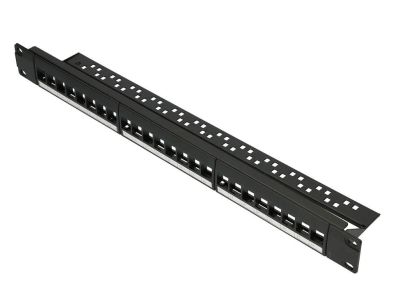

Patchpanel modularny, 24 porty UTP RACK 19" EXTRALINK | EX.9656 Batna

Opis i Kluczowe Cechy

Patchpanel modularny marki Extralink to zaawansowane rozwiązanie przeznaczone do profesjonalnych systemów okablowania strukturalnego. Urządzenie zostało zaprojektowane w standardzie 19 cali, co umożliwia bezproblemowy montaż w szafach teleinformatycznych oraz stojakach typu Rack. Wyposażenie panelu w 24 puste porty modularne pozwala na elastyczną konfigurację sieci przy użyciu modułów typu Keystone, co jest kluczowe w dynamicznie zmieniających się środowiskach IT. Solidna konstrukcja mechaniczna gwarantuje stabilność montażu, a precyzyjne wykonanie otworów montażowych ułatwia osadzanie komponentów aktywnych i pasywnych.

• Standard 19": Pełna kompatybilność z szafami dystrybucyjnymi o rozstawie szyn 482,6 mm.
• Modularność: Możliwość obsadzenia do 24 niezależnych modułów, co pozwala na łatwą rozbudowę lub serwisowanie pojedynczych linii.
• Zarządzanie okablowaniem: Panel służy jako centralny punkt terminacji kabli schodzących się w szafie, co znacząco poprawia estetykę i przejrzystość instalacji.
• Trwałość: Wykonanie z materiałów odpornych na odkształcenia mechaniczne zapewnia długowieczność infrastruktury pasywnej.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z międzynarodowymi standardami dotyczącymi systemów okablowania strukturalnego. Konstrukcja wspiera zachowanie parametrów transmisyjnych wymaganych dla nowoczesnych sieci Ethernet. Dzięki zachowaniu standardowych wymiarów montażowych, panel jest w pełni zgodny z normą EIA/TIA 310-D, co gwarantuje uniwersalność zastosowania w dowolnej szafie Rack 19".

Zastosowanie

Patchpanel Extralink znajduje szerokie zastosowanie w centrach danych (Data Center), serwerowniach oraz biurowych punktach dystrybucyjnych. Jest niezastąpiony wszędzie tam, gdzie wymagana jest wysoka gęstość upakowania portów oraz przejrzysta organizacja połączeń krosowych. Dzięki modularnej budowie, inżynierowie sieciowi mogą mieszać różne typy modułów (np. kat. 5e, kat. 6 czy kat. 6a) w obrębie jednego panelu, dostosowując infrastrukturę do specyficznych wymagań projektowych.

Wskazówki Montażowe

Montaż panelu krosowniczego powinien odbywać się przy użyciu standardowych śrub montażowych M6 z koszyczkami, montowanych bezpośrednio do pionowych szyn rackowych. Zaleca się:

• Pozostawienie odpowiedniego zapasu kabla (tzw. zapasu technologicznego) przed terminacją w modułach Keystone.
• Użycie organizerów kablowych (poziomych lub pionowych) w celu odciążenia złącz i zapewnienia optymalnego promienia gięcia przewodów.
• Dokładne opisanie każdego portu na panelu czołowym, co znacząco skraca czas późniejszej diagnostyki i prac konserwacyjnych.
• Zapewnienie stabilnego uziemienia szafy, w której montowany jest osprzęt.

FAQ

Czy panel zawiera moduły Keystone w zestawie?
Prezentowany model to panel modularny (pusty), co oznacza, że moduły Keystone należy dokupić osobno, dopasowując je do kategorii stosowanego okablowania (np. UTP kat. 6).

Jakie śruby są potrzebne do montażu?
Do montażu w szafie Rack 19" wymagane są standardowe śruby rackowe M6, takie same jakich używa się do montażu switchy czy serwerów.

Czy panel zajmuje więcej niż 1U przestrzeni?
Konstrukcja panelu została zoptymalizowana tak, aby zajmować dokładnie 1U (jedną jednostkę wysokości) w szafie rackowej, co pozwala na maksymalne wykorzystanie dostępnej przestrzeni.
