Patch Panel RP-F24V6 24 porty / FTP / Cat6 | RP-F24V6 Pulsar

Opis i Kluczowe Cechy

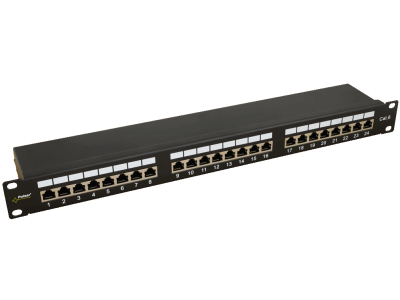

Patch Panel RP-F24V6 marki PULSAR to profesjonalne rozwiązanie pasywne zaprojektowane do montażu w szafach rackowych o standardzie 19 cali. Urządzenie zostało wyposażone w 24 porty RJ45, co pozwala na uporządkowane i efektywne zarządzanie okablowaniem strukturalnym w rozbudowanych sieciach teleinformatycznych. Dzięki wsparciu dla kategorii 6 (Cat6), panel umożliwia transmisję danych z prędkością do 1 Gbps przy częstotliwości do 250 MHz, co jest kluczowe dla nowoczesnych systemów transmisji IP oraz systemów monitoringu wizyjnego wysokiej rozdzielczości.

• Ekranowanie FTP: Pełne ekranowanie chroni sygnał przed zakłóceniami elektromagnetycznymi (EMI) oraz przesłuchami, co gwarantuje integralność danych w środowiskach o dużym zagęszczeniu przewodów elektrycznych.
• Standard 1U: Kompaktowa wysokość montażowa wynosząca 1U pozwala na optymalne wykorzystanie przestrzeni w szafie serwerowej.
• Złącza LSA: Zastosowanie złączy szczelinowych typu LSA zapewnia trwałe i pewne połączenie żył przewodu z pinami portu, minimalizując rezystancję styku.
• Półka kablowa: Zintegrowany wspornik (półka) ułatwia organizację wiązek kablowych i odciąża mechanicznie punkty styku, co zapobiega przypadkowemu wypięciu przewodów.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami branżowymi, co zapewnia pełną kompatybilność z innymi komponentami sieciowymi. Patch Panel RP-F24V6 spełnia wymagania normy ISO/IEC 11801 oraz ANSI/TIA/EIA 568, które definiują parametry transmisyjne dla okablowania kategorii 6. Dodatkowo, urządzenie posiada certyfikację CE, potwierdzającą bezpieczeństwo użytkowania oraz zgodność z dyrektywami unijnymi dotyczącymi kompatybilności elektromagnetycznej.

Zastosowanie

Patch Panel RP-F24V6 znajduje szerokie zastosowanie w profesjonalnych instalacjach niskoprądowych. Jest idealnym wyborem dla serwerowni, centrów danych oraz punktów dystrybucyjnych w budynkach biurowych i przemysłowych. Dzięki wysokiej odporności na zakłócenia, doskonale sprawdza się w systemach monitoringu IP CCTV, gdzie stabilność strumienia wideo jest priorytetem. Może być również wykorzystywany w systemach automatyki budynkowej oraz w sieciach szkieletowych wymagających wysokiej przepustowości i niezawodności połączeń fizycznych.

Wskazówki Montażowe

Podczas instalacji patch panela RP-F24V6 należy zwrócić szczególną uwagę na zachowanie odpowiedniego promienia gięcia skrętki komputerowej, aby nie pogorszyć parametrów transmisyjnych. Do terminacji przewodów na złączach LSA zaleca się użycie profesjonalnego noża krosowniczego (wciskacza), co zapewni prawidłowe nacięcie izolacji i pewny styk. Należy pamiętać o uziemieniu obudowy panela, co jest niezbędne dla poprawnego działania ekranowania FTP i odprowadzania ładunków elektrostatycznych. Przewody powinny być przymocowane do tylnej półki kablowej za pomocą opasek zaciskowych, co zredukuje naprężenia mechaniczne działające na gniazda.

FAQ

• Czy panel wspiera zasilanie PoE? Tak, konstrukcja mechaniczna i parametry elektryczne styków pozwalają na przesyłanie zasilania w standardach PoE, PoE+ oraz PoE++ zgodnie z normami IEEE 802.3.
• Czy do montażu potrzebuję specjalistycznych narzędzi? Do zarobienia kabli wymagany jest standardowy nóż terminujący typu LSA/Krone.
• Czy panel pasuje do szaf 10-calowych? Nie, model RP-F24V6 jest dedykowany wyłącznie do standardu 19 cali.
• Jakie kable są zalecane do tego panela? Najlepsze efekty uzyskuje się stosując ekranowaną skrętkę (FTP/STP) kategorii 6, jednak panel jest wstecznie kompatybilny z kategorią 5e.
